Tractor Renfe 304
Digitalización e iluminación del pequeño tractor 304 de Renfe
Hola Amigos,

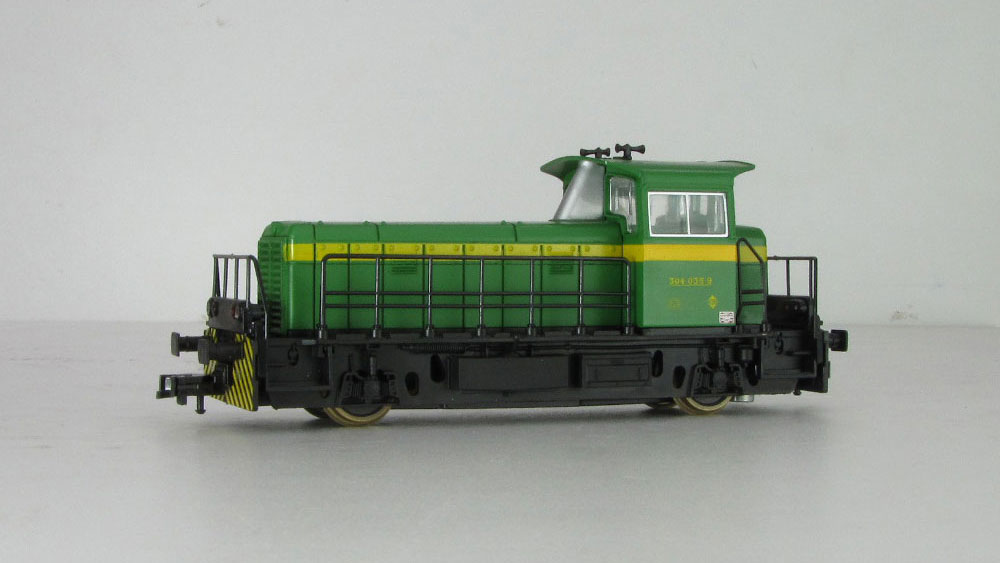

Este pequeño tractor forma parte de mi colección desde hace tanto tiempo, que ni me acuerdo cuando lo adquirí. Es el modelo antiguo de Roco con chasis bajo de plastico y cuerpo metálico. Realmente es un tractor de la SNCF españolizado por Roco. En analógico su funcionamiento no es muy brillante y por supuesto no tiene luces ni otros extras.
———– oo0oo ———–

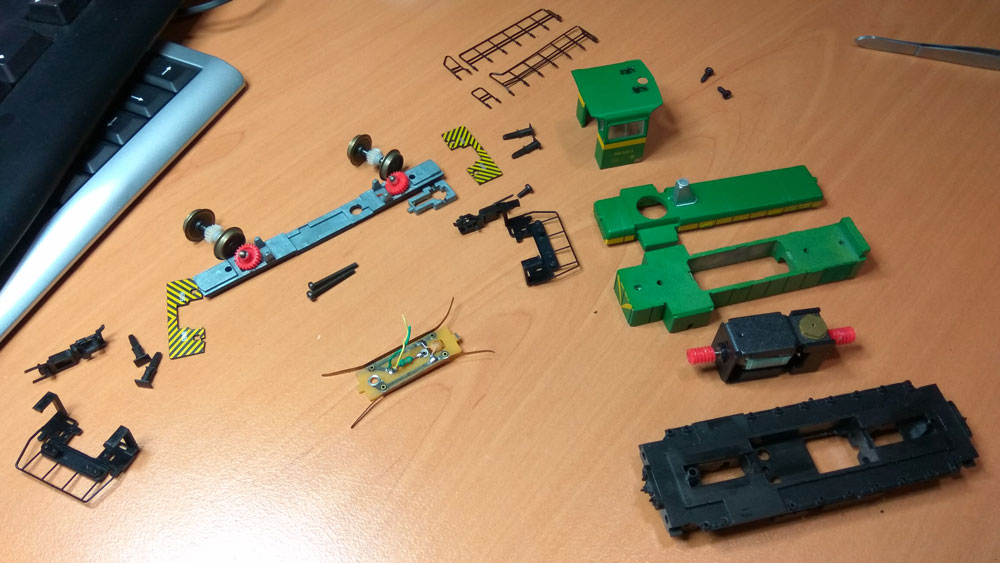

Decidí digitalizarlo y añadirle luces, así que lo desmonté entero para estudiar las posibilidades. No dispone de mucho espacio, pero en peores circunstancias me he visto, de manera que puse manos a la obra. Lo primero serán las luces…
———– oo0oo ———–
Preparé una pequeñas piezas de placa de circuito cortadas y aisladas como se ve. Recopilé de mi «cajón de sastre» los diodos led SMD necesarios, cuatro de luz amarilla y cuatro de luz roja. La imagen nos da idea del tamaño que tienen.
———– oo0oo ———–

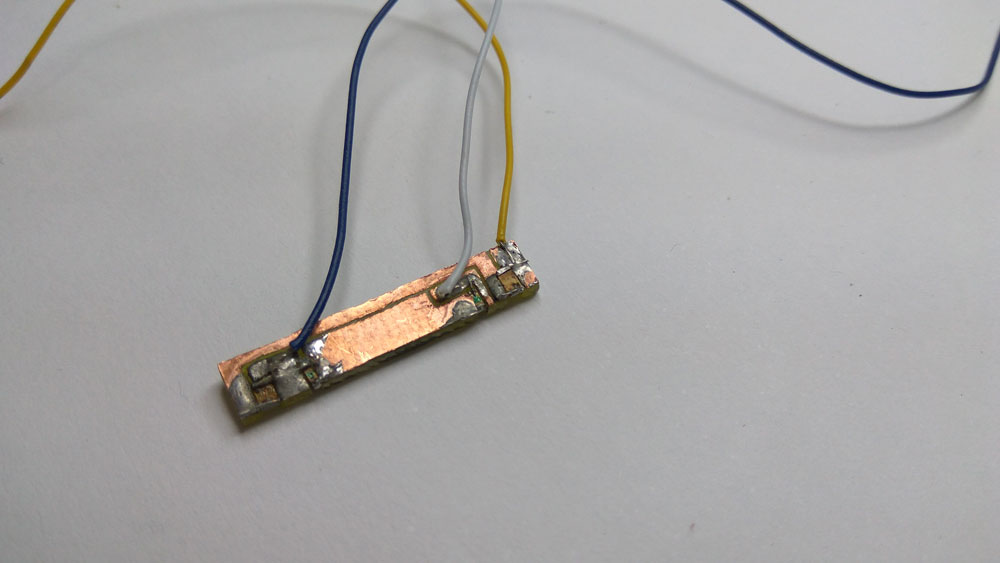

Ha sido laborioso soldar cada diodo, sin quemarlo y respetando la polaridad. Una vez hecho esto, puse los cables correspondientes y los probé. Todo iba bien.
———– oo0oo ———–

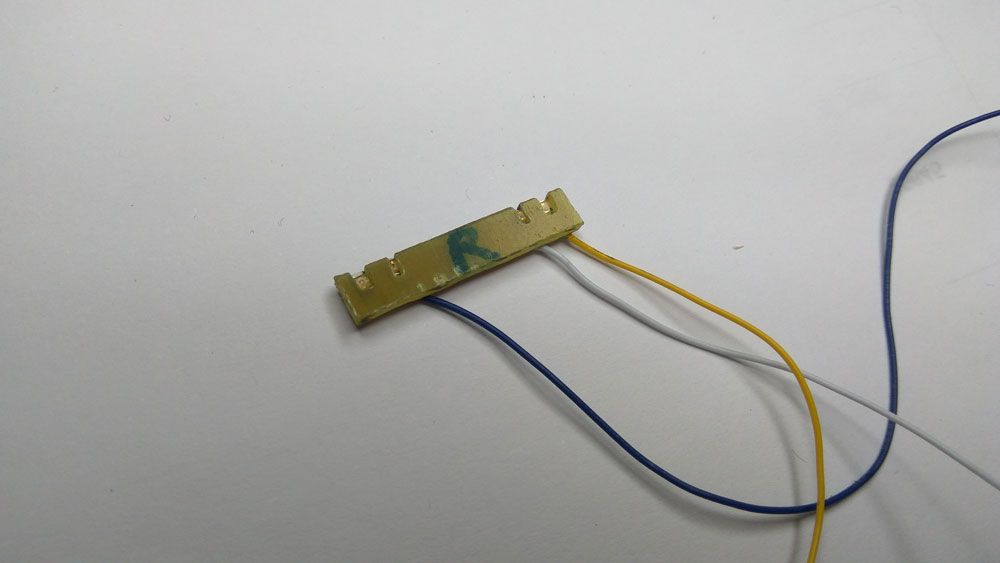

Por el otro lado de la placa vemos como asoman los diodos led ubicados en sus alojamientos.
———– oo0oo ———–

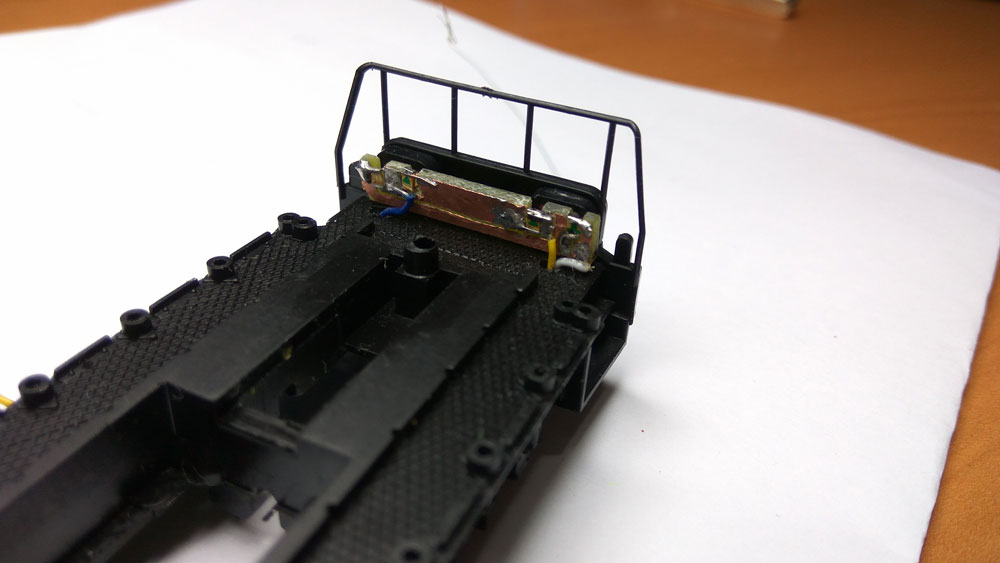

A continuación, he pegado la placa con cianoacrilato en el interior del frontal de cada lado de la locomotora. Estos frontales estaban provistos de unas piezas de plástico transparentes a modo de faros. Lo que consigo con este método es poner detras de cada una de esas piezas un diodo led de su color correspondiente para «encender» ese faro.
———– oo0oo ———–

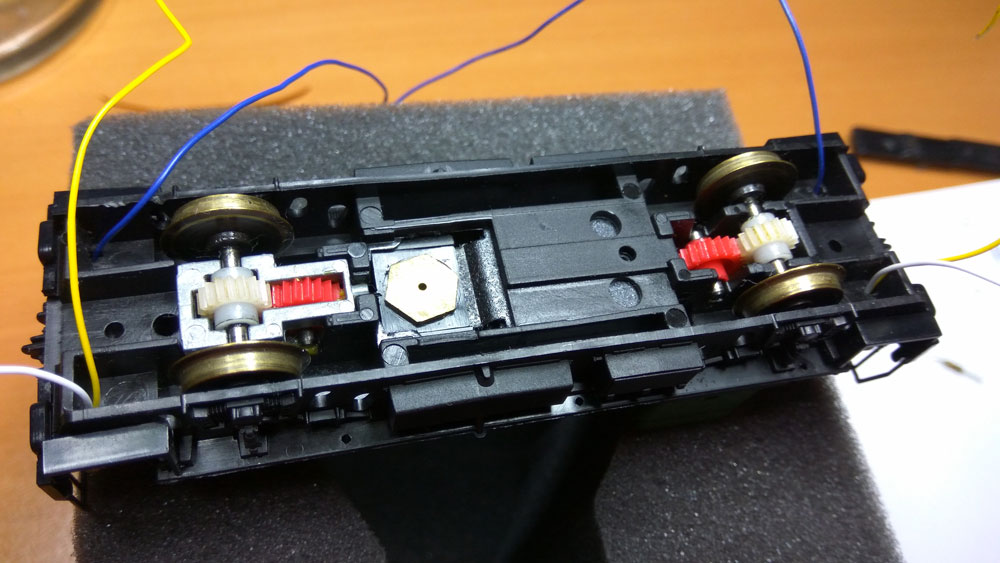

Por la parte de abajo, y tras atravesar unos orificios realizados al efecto, aparecen los cables para alimentar los leds de cada frontal.
———– oo0oo ———–

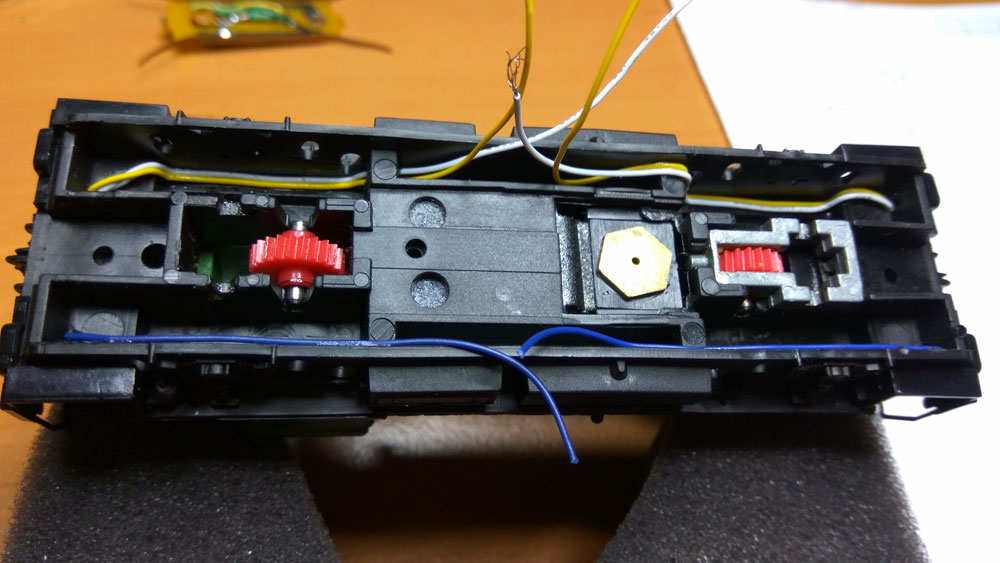

Respetando los espacios necesarios para las ruedas, he pegado los cables bajo el chasis.
———– oo0oo ———–
En la pequeña placa original que sirve para alojar las tomas de corriente, he practicado algunas reformas. Se han eliminado tanto la resistencia como el condensador que tenía, y se ha aislado una pista para poder hacer las conexiones del decoder.
———– oo0oo ———–

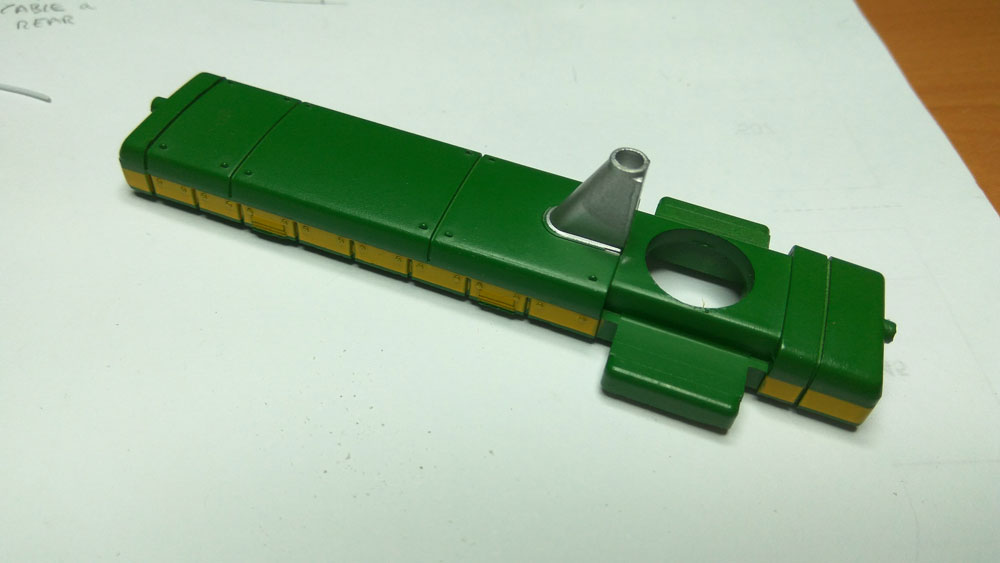

Esta es la parte de arriba del cuerpo de la locomotora…
———– oo0oo ———–

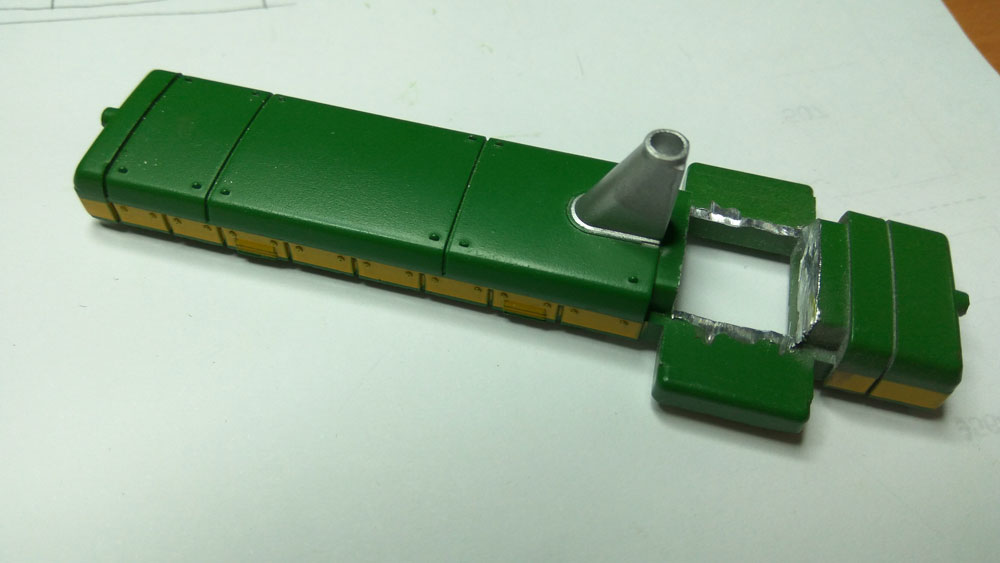

… en la que hemos realizado un rebaje para el decoder.
———– oo0oo ———–

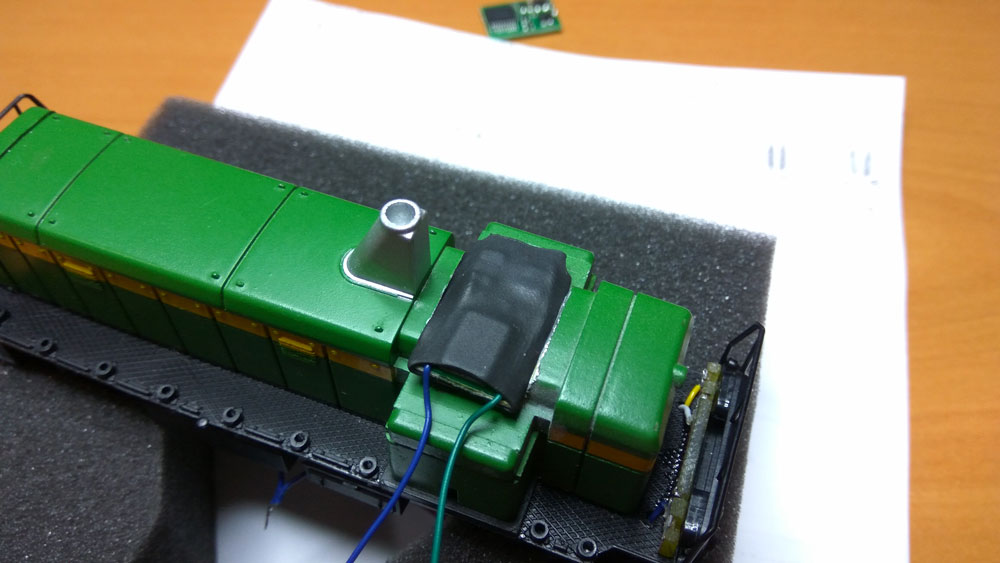

Se ha dispuesto de forma que los cables principales van hacia el interior a traves de un taladro sobre el cuerpo metálico. Los cables azul y verde que se ven, son los que alimentarán la luz de cabina.
———– oo0oo ———–
El taladro para pasar los cables se ha realizado en un lugar donde no obstaculice el movimiento de las ruedas.
———– oo0oo ———–

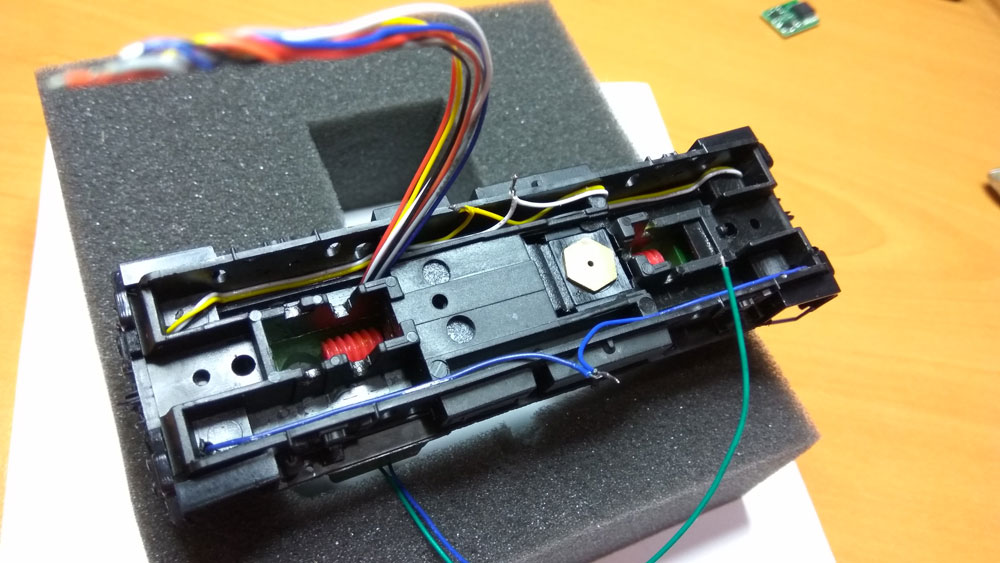

Colocamos todo en su sitio y soldamos los cables de toma de corriente del decoder y los que alimentan al motor.
———– oo0oo ———–

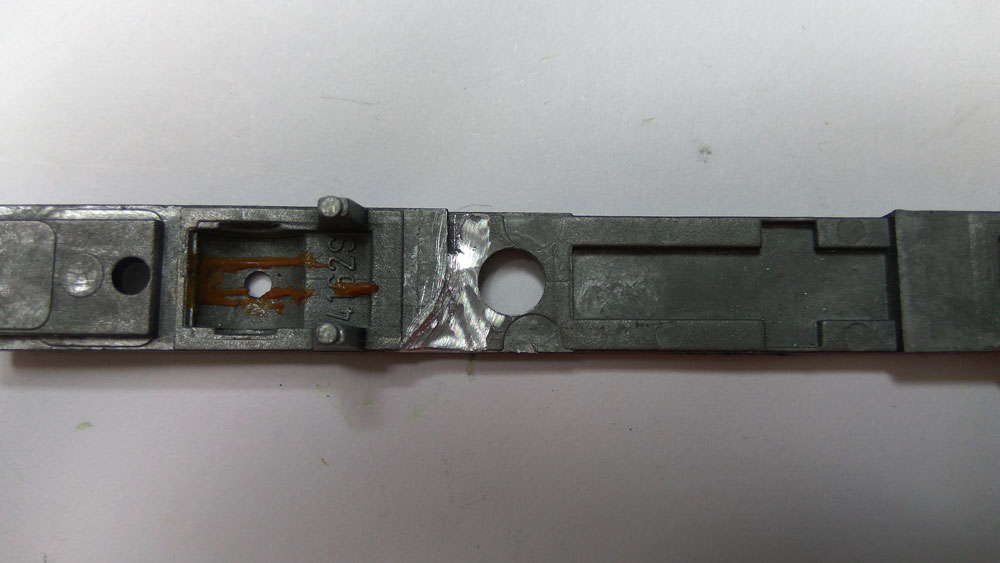

En la pieza metálica que cubre los ejes tambien he tenido que realizar un pequeño rebaje para dar sitio a los cables.
———– oo0oo ———–

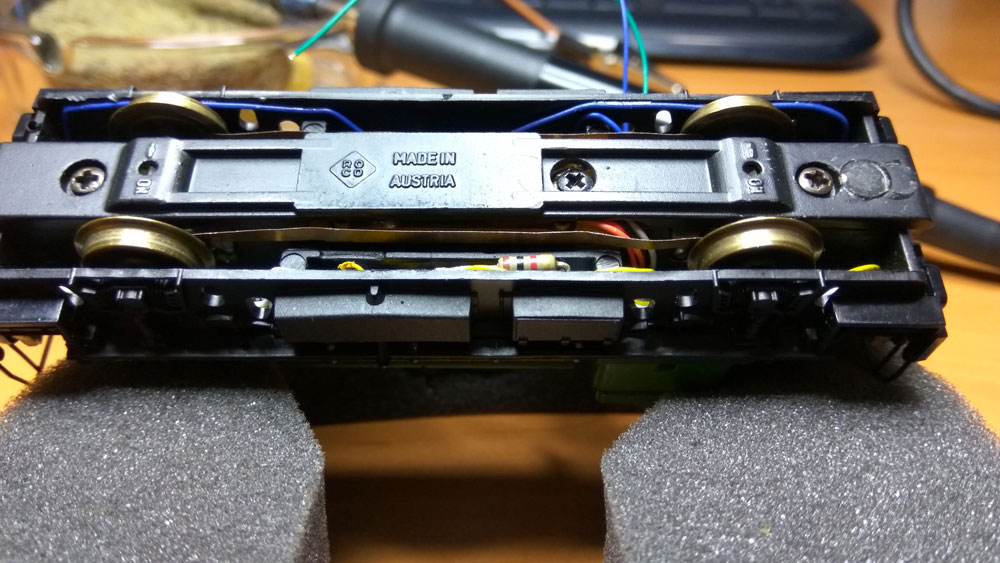

Aquí vemos ya todo montado y una de las resistencias que limitan la corriente que llega a los leds para no quemarlos.
———– oo0oo ———–
———– oo0oo ———–

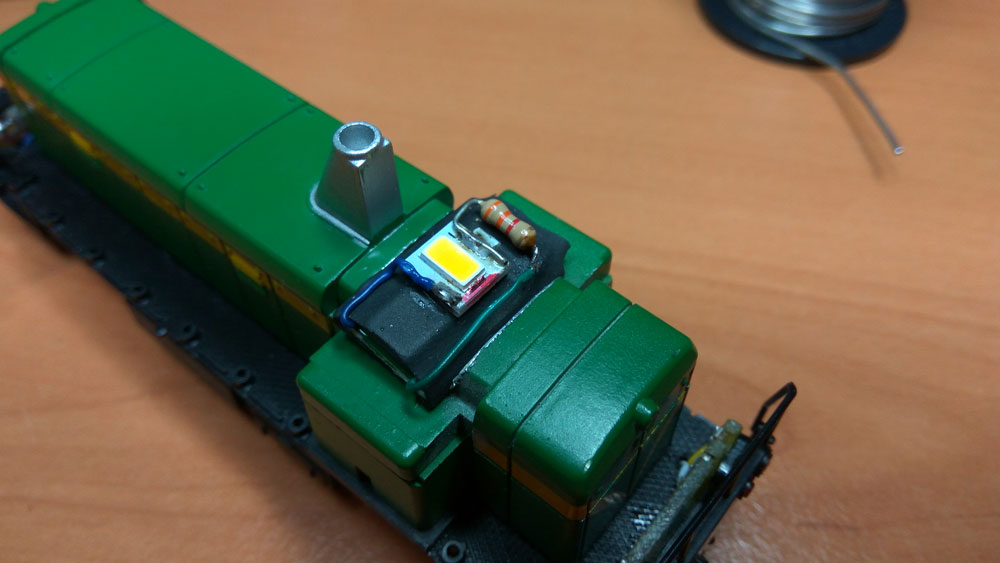

El led que ilumina la cabina se ha colocado justo encima del decoder. También lleva su correspondiente resistencia.
———– oo0oo ———–
En este video vemos la prueba realizada para comprobar el funcionamiento.
Como siempre en estos casos, el trabajo ha sido arduo pero ha merecido la pena.
¡¡Hasta la próxima!!
