Construcción del módulo 3

Terminando la estructura de la estación principal.

Hola a todos. Hace ya algún tiempo que no publicaba los avances, y ya va siendo hora de hacerlo.

Con esta parte se termina la estación principal por su lado «Sur». La doble vía continúa su trazado y  aparece la salida de la «linea 3», una vía única que irá a una zona montañosa con una estación-serrería.

———– oo0oo ———–

Estructura de la parte superior del modulo 1 de la maqueta de trenes

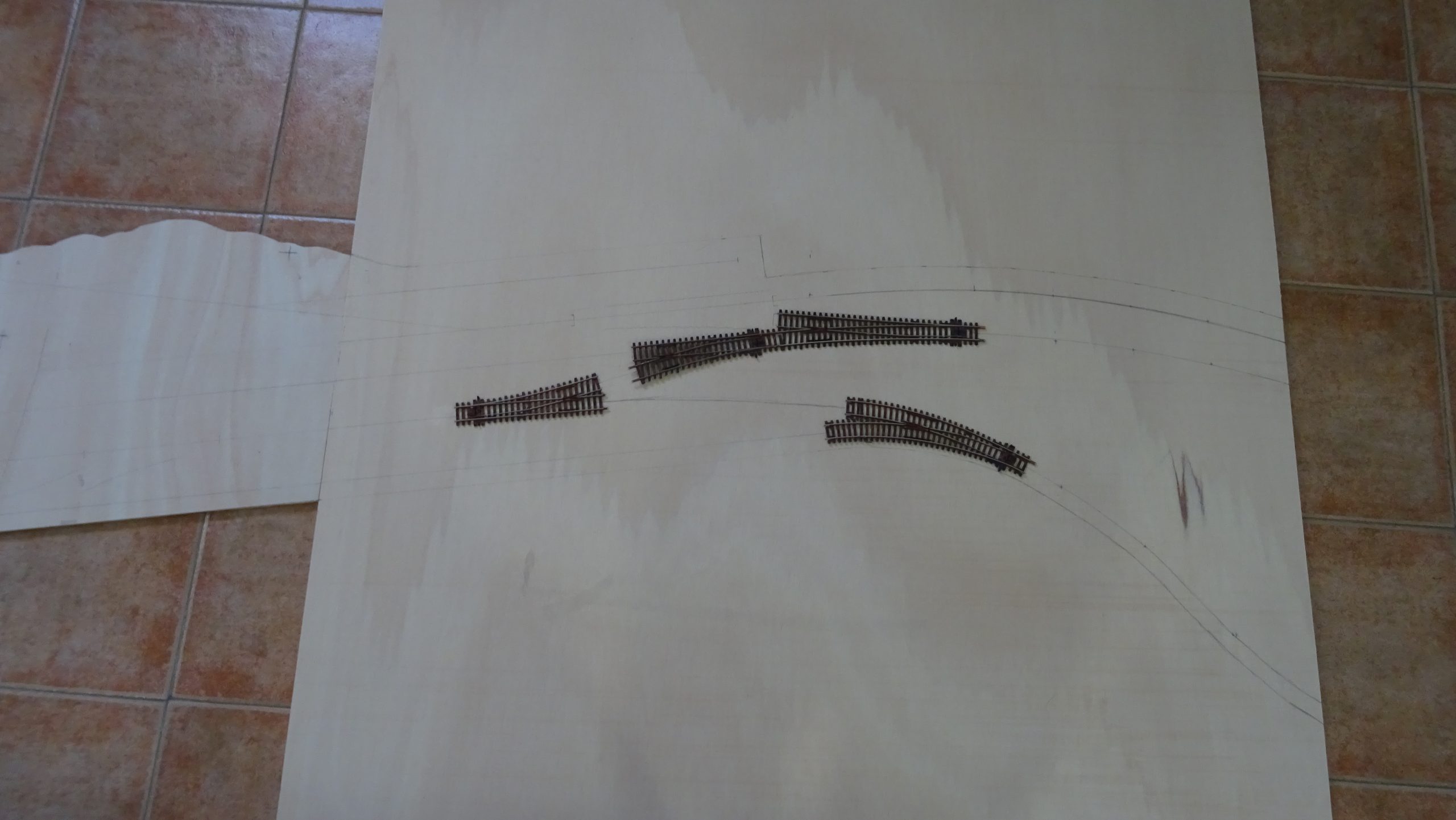

Con ayuda de los planos y de la pieza de tablero del módulo anterior (el 2) se ha trazado la geometría de las vías.

———– oo0oo ———–

Estructura de la parte superior del modulo 1 de la maqueta de trenes

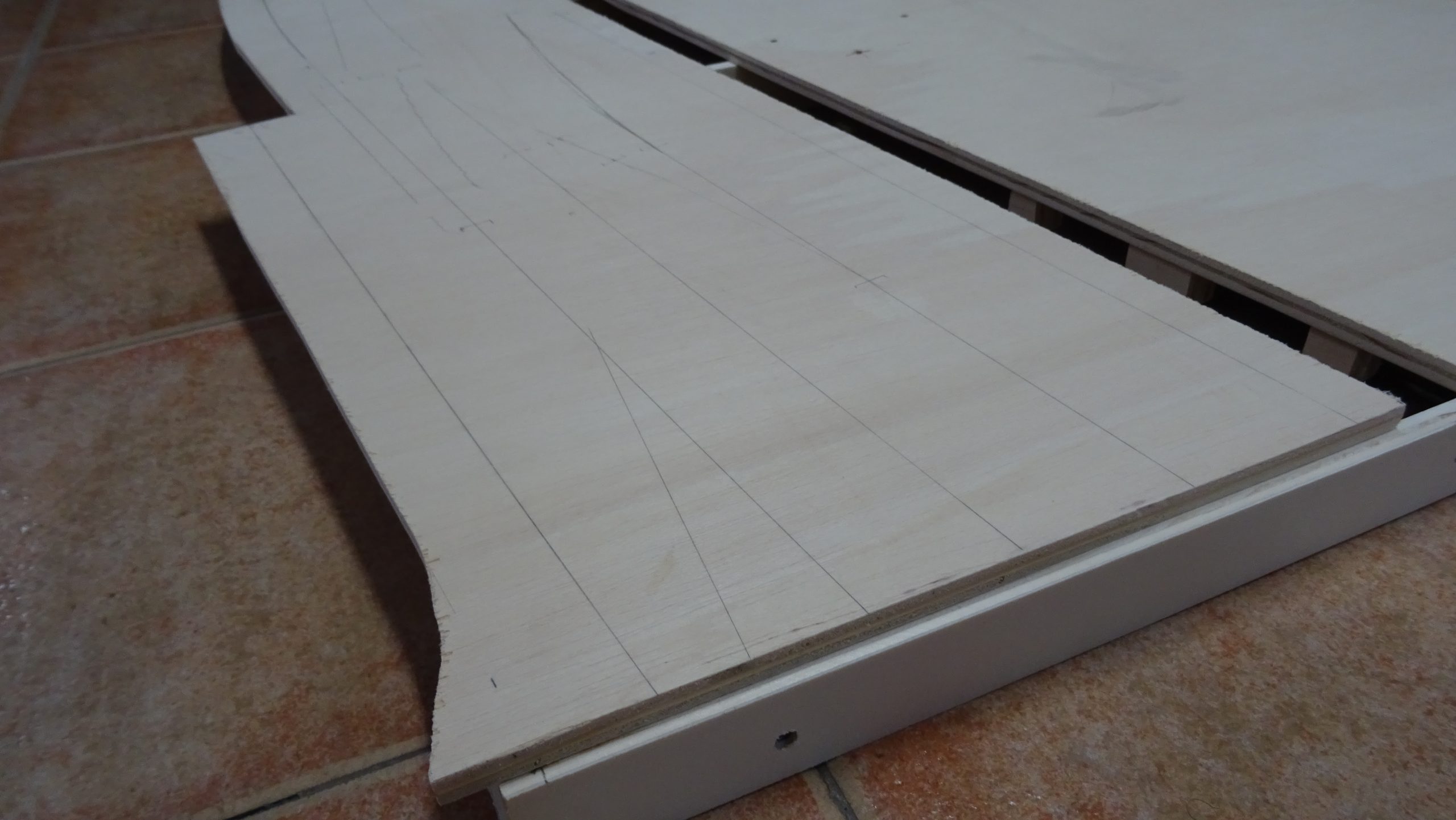

Desde más cerca se aprecia el trazado de las vías y desvíos. Por la parte superior derecha de la foto se ve la continuación de la doble vía una vez  avandonada la estación (la tercera linea que está dibujada en el tablero es para el corte del mismo). Así mismo, en la parte inferior derecha se ve la linea única que se separa de las anteriores y que hará un recorrido de subida a una zona montañosa con una serrería.

———– oo0oo ———–

Estructura de la parte superior del modulo 1 de la maqueta de trenes

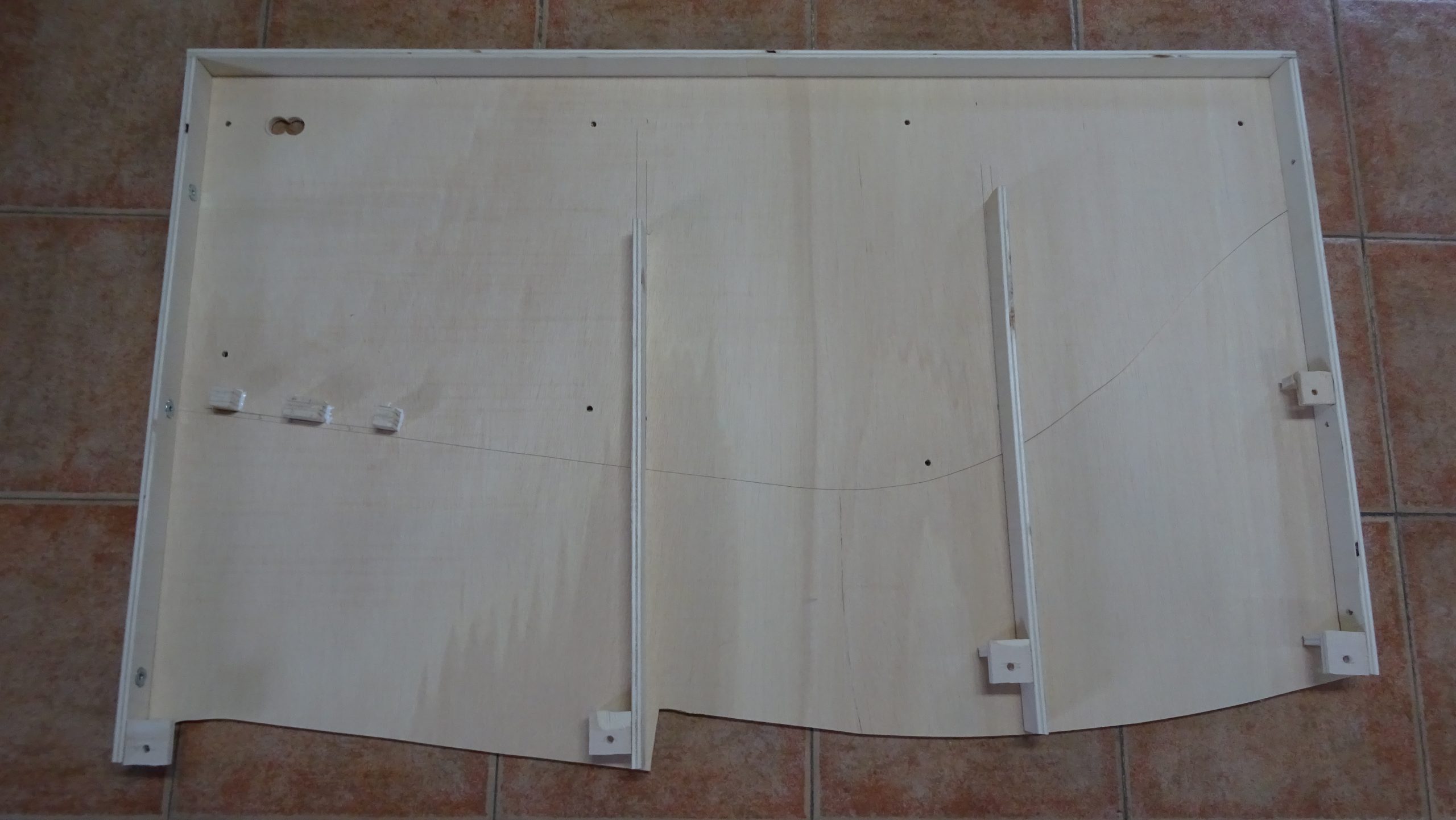

Esta es la vista del reverso de la estructura. Se han colocado los refuerzos perimetrales y dos listones más en la parte central para darle rigidez. Tiene ya taladrados los orificios para las varillas roscadas que lo mantendrán en su posición. También se aprecia el corte en el tablero que separa la parte que será fija con la móvil, para facilitar el acceso a la estación oculta que se encuentra debajo.

———– oo0oo ———–

Estructura de la parte superior del modulo 1 de la maqueta de trenes

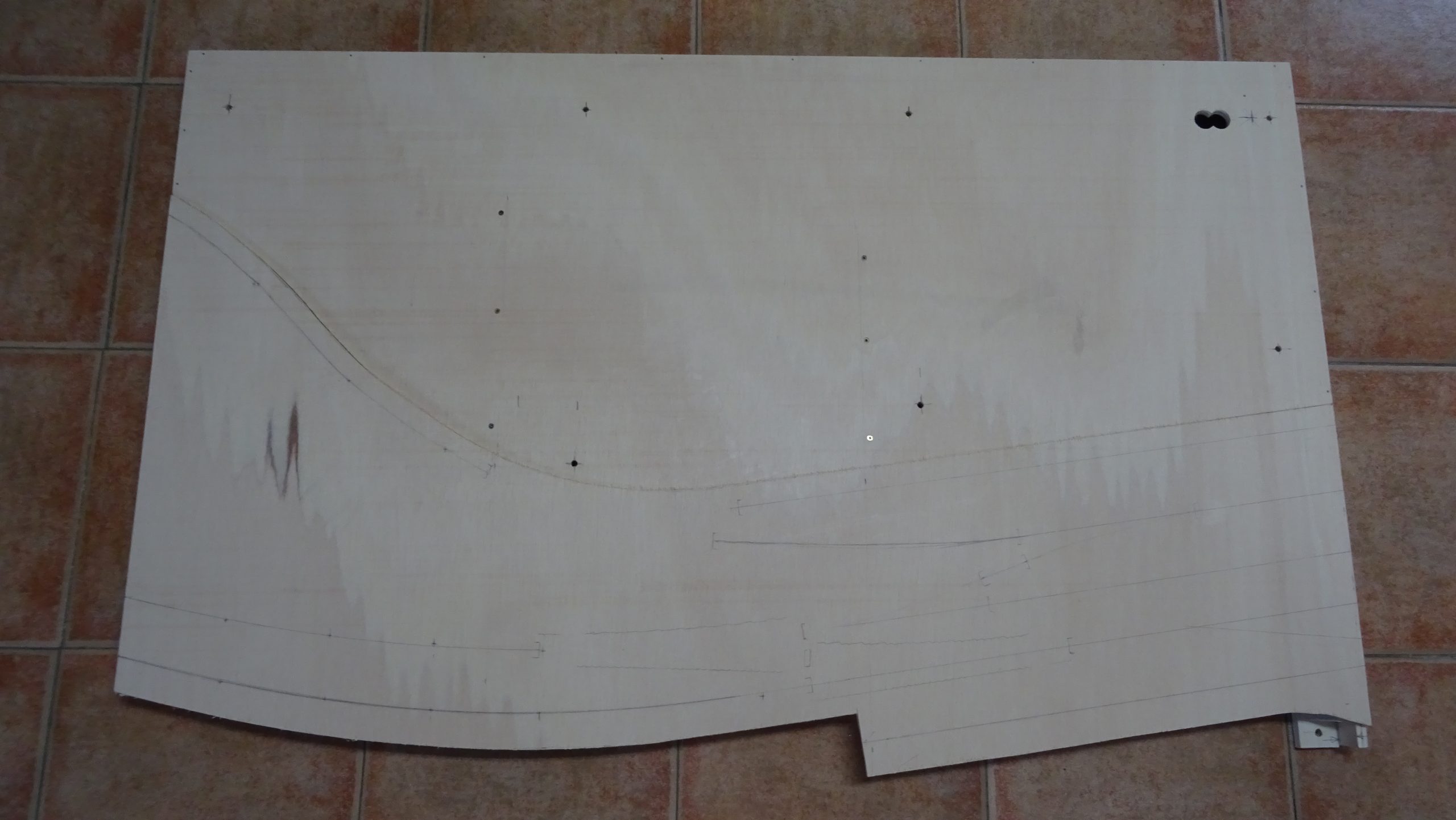

Vista superior. Esta es la posición real que tendrá en la maqueta. Tres cortes rectos, a la izquierda con el módulo 4, el lado superior contra la pared y el lado derecho al módulo 2.

———– oo0oo ———–

Estructura de la parte superior del modulo 1 de la maqueta de trenes

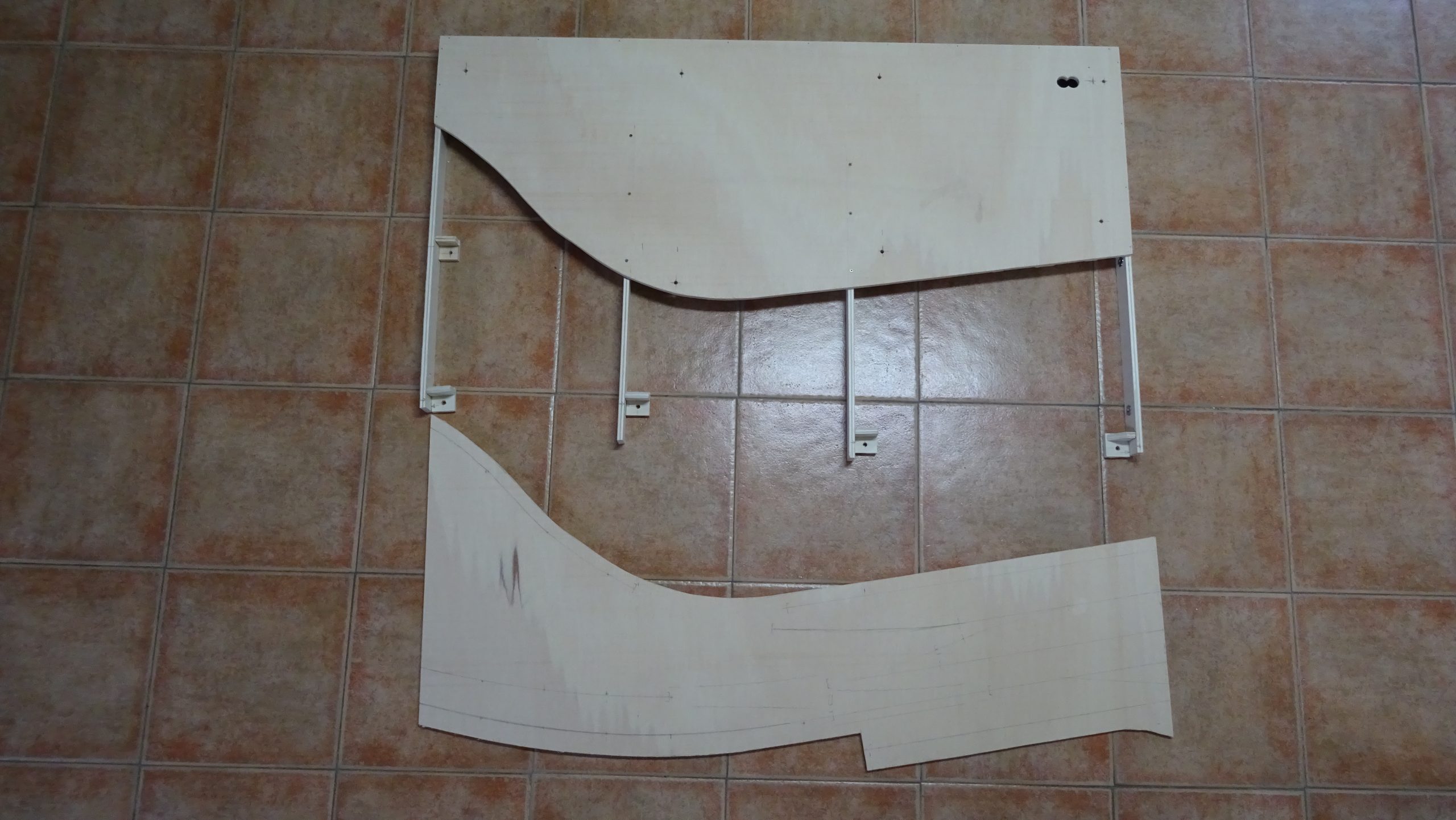

La parte que se ve arriba en la foto es la que será fija y el tablero que queda abajo es la parte móvil. Sobre esta parte habrá que hacer todavía más orificios para los motores de los desvíos, el cableado etc…



———– oo0oo ———–

Estructura de la parte superior del modulo 1 de la maqueta de trenes


Pero antes habrá que colocar la base de vía y controlar muy bien que todo encaja perfectamente para que una vez colocado en su sitio las vías queden perfectamente alineadas.

Seguimos trabajando…

Hasta pronto!
