Construcción del módulo 1

Estructura, electrónica y base de vía.

Hola, en este capítulo veremos la construcción de la parte alta del «modulo 1» de la maqueta. Una vez terminada toda la parte inferior (estación oculta) y comprobado que todo funciona correctamente, ya podemos seguir con lo que será la parte «visible».
Vamos a ello!

———– oo0oo ———–

Una vez pasadas las medidas necesarias de los planos al tablero, he recortado este no solo en su forma exterior sino también con el hueco de la parte que será «móvil»  y otros cortes necesarios para que se adapte perfectamente.

———– oo0oo ———–

Por la parte de abajo, se han dispuesto una serie de refuerzos, estratejicamente colocados para no interferir en la posición en la que van a colocar los motores de desvíos (servos) y otros elementos.

———– oo0oo ———–

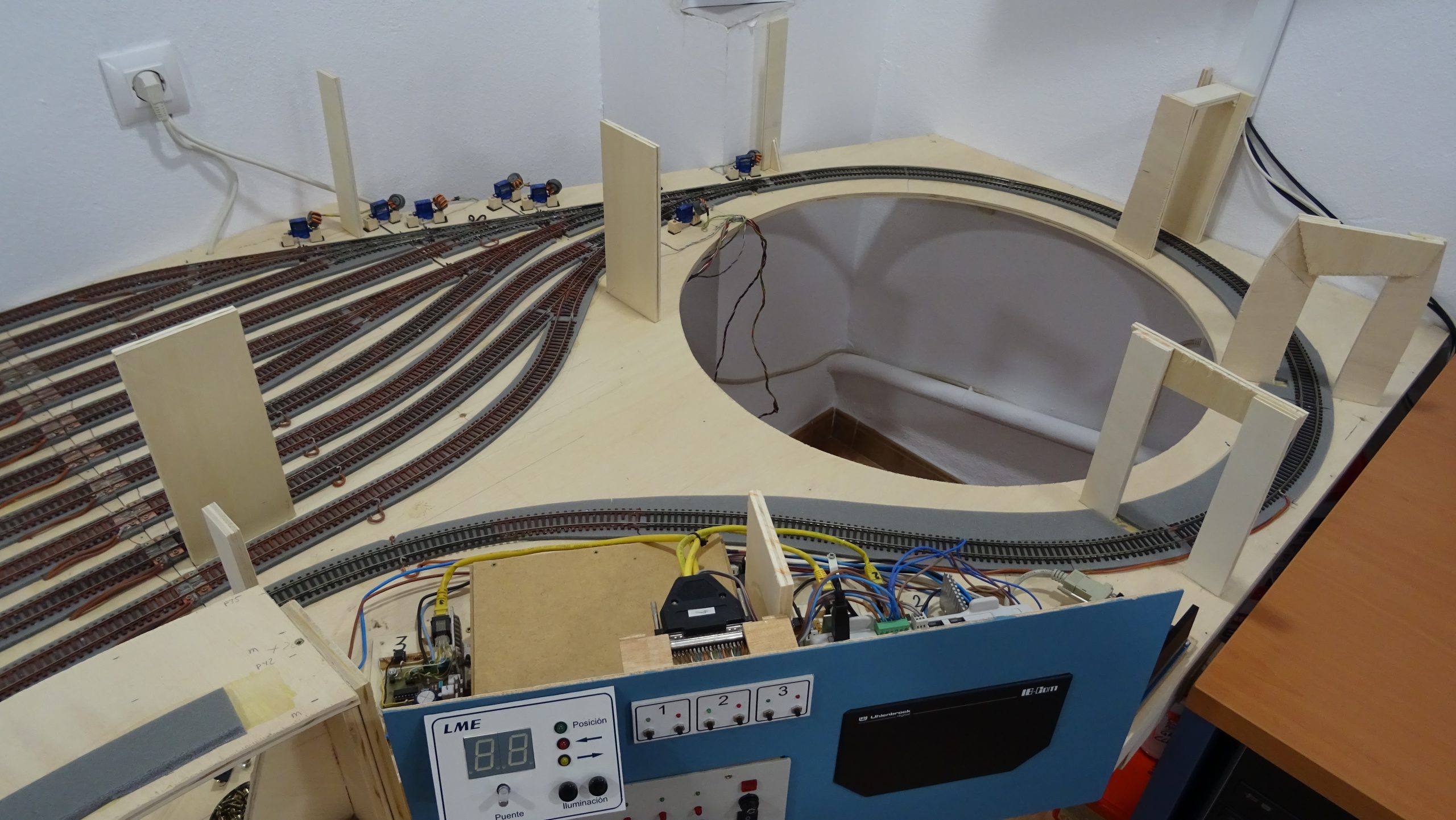

Sobre la base ya construida del módulo 1  se ponen los soportes para el tablero superior. De igual manera, se estudia la mejor posición de cada apoyo para darle la rigidez necesaria y no estorbar a otros elementos.

———– oo0oo ———–

Además de los apoyos realizados con tablero de madera, también hay otros que son varilla roscada. Están colocados en lugares que requieren mantener el tablero superior a una cota exacta diferente de la que tiene la zona apoyada sobre la madera.

———– oo0oo ———–

Módulo 1 de la maqueta de trenes con el tablero superior colocado


Ya colocado en su sitio y antes de pegarlo y atornillarlo (en los apoyos de madera) se comprueba que todo esté dónde y como debe. Ahora podemos ver que la parte que está justo encima del cuadro de mandos, está en rampa, y va subiendo durante toda la curva hasta alcanzar la «cota 0» en la zona del fondo (el rincón). En el pico del tablero de la derecha, se aprecian las cabezas de las varillas roscadas. Con este sistema se puede regular con exactitud la altura de esta zona del tablero y ponerlo nivelado. En el extremo de la izquierda, también es una varilla la que sirve de soporte. En este caso es porque es más cómodo poner este apoyo entre las vías de la estación oculta.

———– oo0oo ———–


Una vez que hemos colocado el tablero que cubre la zona del futuro puente giratorio, se aprecia mucho mejor la rampa que viene de la estación oculta y que recorre toda la maqueta de izquierda a derecha.

———– oo0oo ———–


Aunque esta foto no pertenece a la zona de la maqueta que estamos tratando, la pongo para ilustrar lo mencionado anteriormente. Aquí, en la zona izquierda de la maqueta(módulos 5 y 6), es donde comienza la rampa desde la cota «-25».
Con ayuda de papel vegetal se ha ido pasando al tablero el trazado de la curva.

———– oo0oo ———–


Volviendo a nuestro «módulo 1» y antes de fijarlo definitivamente, se instalan todos los componentes electrónicos, servos etc… y se realiza el cableado. Después será más incómodo hacerlo!

———– oo0oo ———–


Pegado, atornillado y con la base de vía colocada.

———– oo0oo ———–


Desde esta perspectiva observamos la interconexión eléctrica entre la parte alta y baja y  vemos el detalle de los dos conectores (marcados como 1 y 2) que alimentarán a la zona del tablero donde irá el puente giratorio.
Más adelante veremos el sistema utilizado para su control, con un motor «paso a paso» reciclado de un escaner y la electrónica necesaria para su funcionamiento.

Hasta pronto!!
