Un nuevo proyecto!

La Maqueta de Esteban 2.0 – Un nuevo proyecto

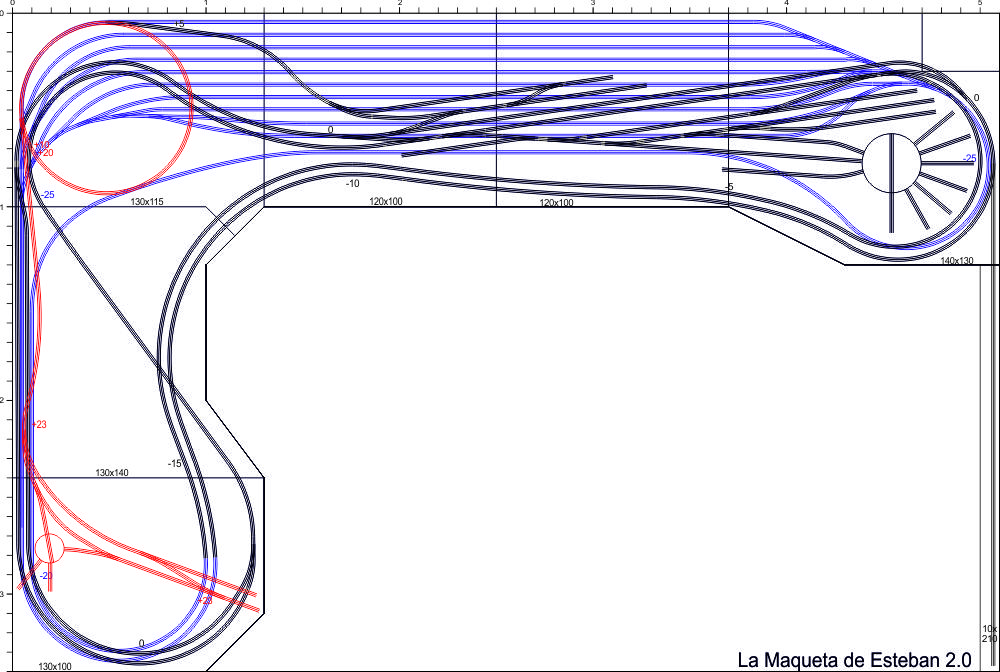

Plano general maqueta de trenes

Hola a todos,

Comienza aquí un nuevo proyecto, La Maqueta de Esteban 2.0

Estos que veis son los planos que darán vida a la maqueta. Es un circuito simple pero efectivo y vistoso ya que permite circulaciones sin paradas (automaticas) y maniobras, aparte de la linea secundaria.

Lo vemos por partes:

———– oo0oo ———–

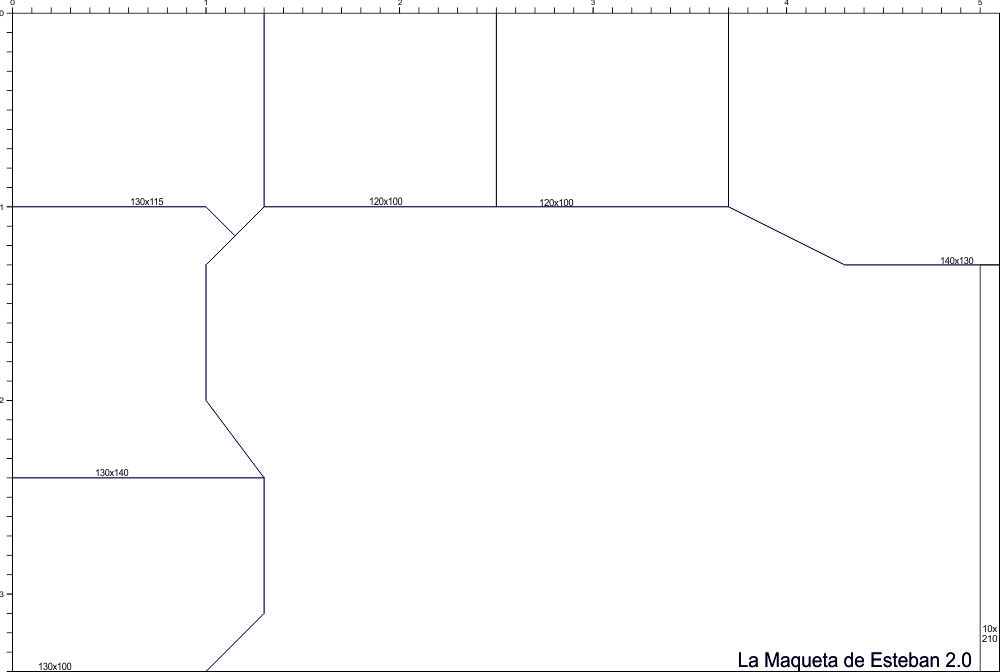

Plano modulos maqueta de trenes

Está compuesta por módulos, de un tamaño transportable por si fuera necesario un traslado. Este método permite además trabajar en cada módulo de forma más cómoda, desconectándolo de los demás.

———– oo0oo ———–

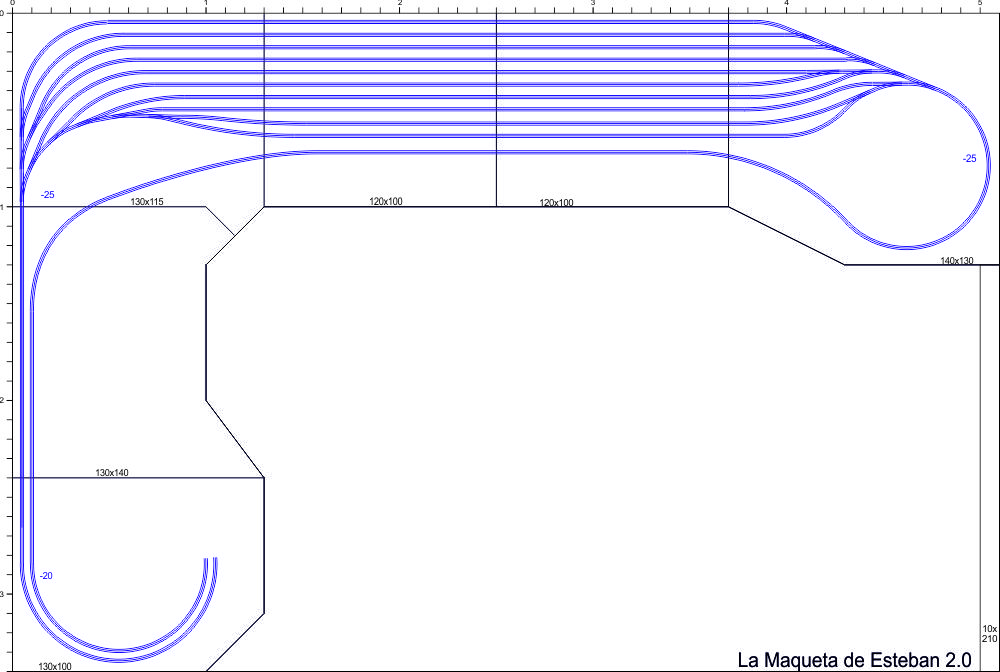

Plano estación oculta maqueta de trenes

En la base tenemos una estación oculta de diez vías con un mínimo de 3,20 m. de longitud cada una. No habrá problema para las composiciones largas. En la parte izquierda, las vías de ambos extremos de la estación suben hacia la parte visible de la instalación.

———– oo0oo ———–

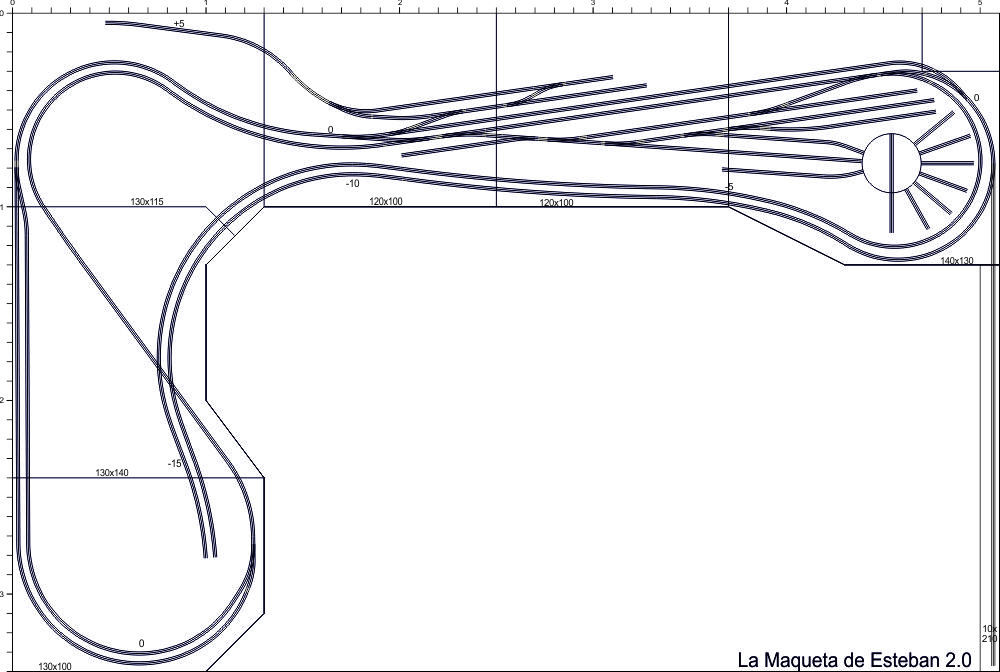

Plano estación principal maqueta de trenes

En superficie tenemos la doble vía que recorre toda la maqueta hasta el extremo derecho, donde accede a la estación principal. Una estación de tamaño medio con placa giratoria y zona de mantenimiento, así como conexión con la línea secundaria en la parte superior izquierda.

En el extremo derecho hay una conexión con una “estación vertical”. Será como una vitrina de diez niveles de altura, motorizada para dar salida a los trenes en ella almacenados.

La doble vía del extremo izquierdo será para cruzamientos y estará oculta.

———– oo0oo ———–

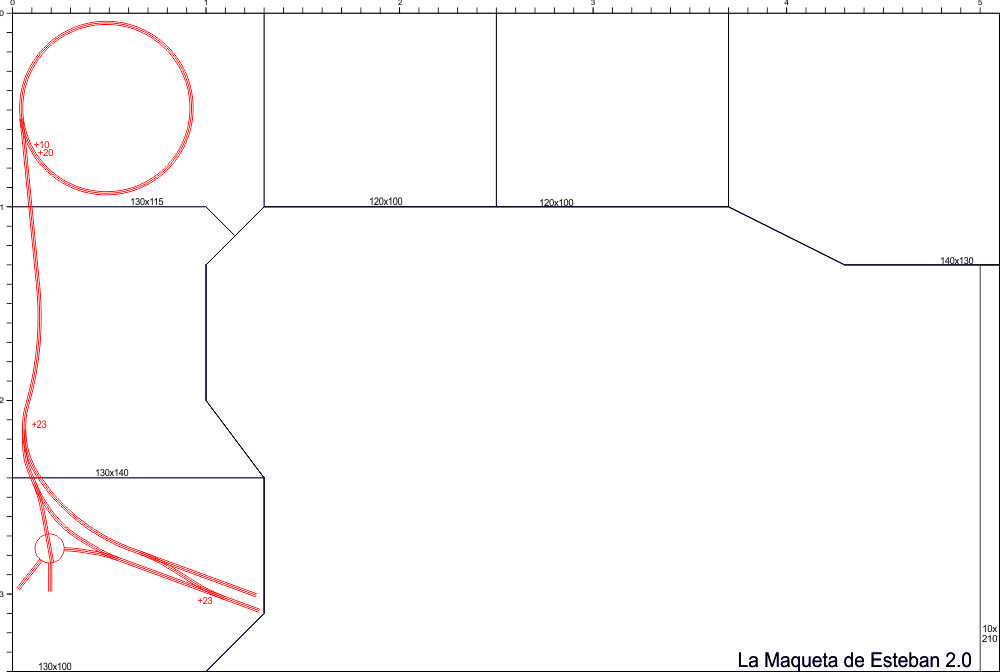

Plano estación montaña maqueta de trenes

Por la zona más alta de la maqueta discurre la vía que lleva a una pequeña estación. Ésta dispone de un puente giratorio para invertir el sentido de las pequeñas locomotoras que cubrirán la línea.

———– oo0oo ———–

———– oo0oo ———–

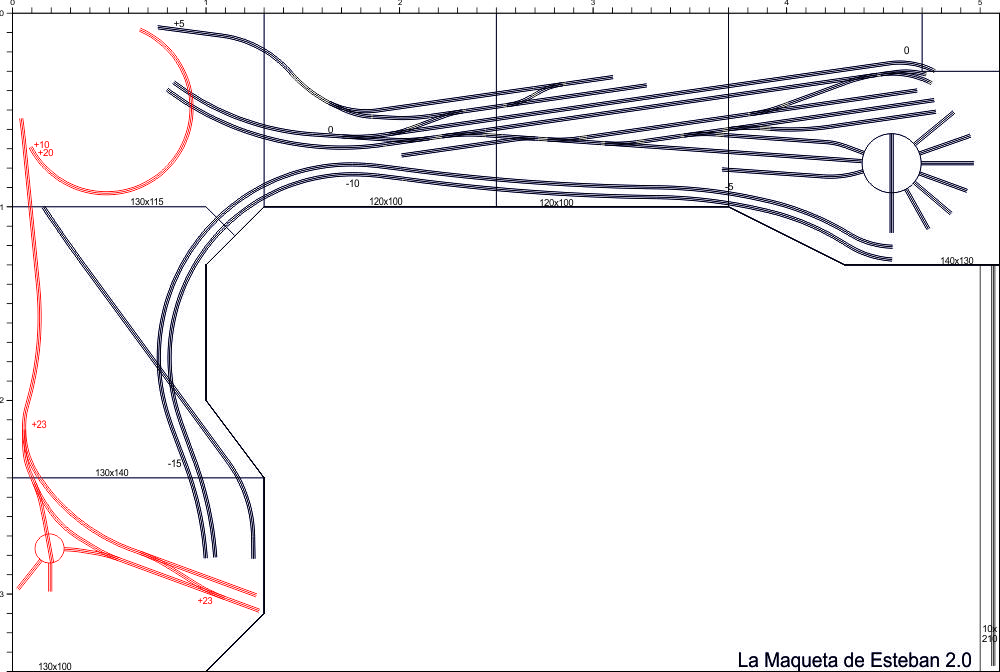

Plano zona visible maqueta de trenes
Y en este plano vemos todas zonas visibles. Se han ocultado las curvas de pequeño radio para dar vistosidad a las composiciones de coches de viajeros y vagones de gran tamaño. Tan solo es visible la curva de la rampa de subida de la línea secundaria. En este caso, tanto las locomotoras como los vagones son de pequeño tamaño y el efecto visual es bueno.

Ya está en construcción, por lo que en breve ire mostrando los avances.

¡¡Hasta la próxima!!
