Paso a nivel

Creación de un paso a nivel con barreras móviles

En esta ocasión os voy a mostrar un paso a nivel con barreras que, aunque lo construí hace ya algún tiempo, no está instalado en la maqueta a la espera de avanzar en la decoración para darle ubicación definitiva.

Los que me seguís ya se habréis imaginado que por supuesto será móvil y actuará al paso de los trenes.

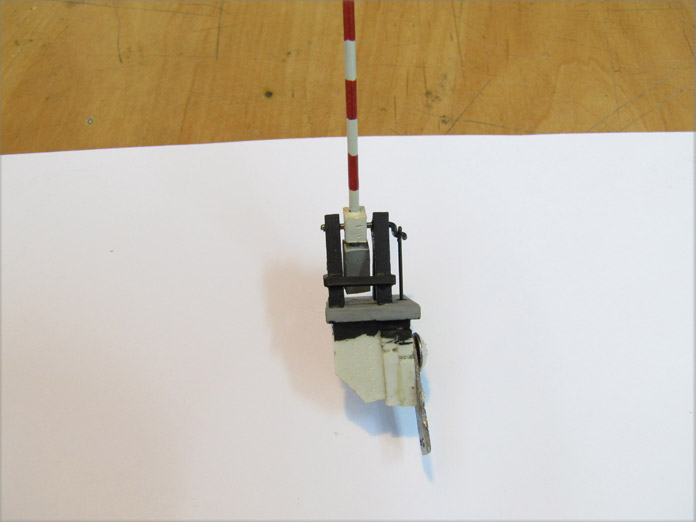

En esta foto vemos una de las barreras. Está construida en plástico, recortando y limando piezas hasta su forma definitiva.

———– oo0oo ———–

La barrera propiamente dicha es una varilla de plástico sobrante de una maqueta. Tiene un diámetro de 1,25 mm. El contrapeso y la base (de color gris) están sacados de una carcasa de una vieja impresora. Este tipo de plástico se trabaja bastante bien y pega con pegamento para maquetas.

———– oo0oo ———–

El soporte de la barrera y las piezas que van “enterradas”, son del mismo material aunque tienen otro color (el soporte está ya pintado de negro).

El eje de giro y la varilla que lo mueve son alambre acerado.

———– oo0oo ———–

Una vez calculado el movimiento que ha de tener, hice la pieza de chapa en forma de “L” que gira por el tornillo.

Con la barrera bajada la pieza está hacia la derecha…

———– oo0oo ———–

…y con la barrera levantada la pieza está hacia la izquierda.

Este movimiento de apenas 2 cm. es el que tengo que conseguir con algún artilugio…

———– oo0oo ———–

… como este.

Se trata del mecanismo de extracción de cinta de un viejo reproductor VHS (ya casi no se encuentran ni viejos).

El motor, mediante un tornillo sin fin, mueve un engranaje que a su vez mueve la rueda más grande de color blanco. En esta rueda he colocado un tornillo que pulsa dos interruptores de final de carrera cuando el giro a llegado a 180º, y a su vez mueve mediante el alambre A la palanca B.

———– oo0oo ———–

Desde esta vista cenital se intuye el movimiento de la palanca B y como ésta actúa sobre las dos barreras al mismo tiempo.

Con los dos interruptores de final de carrera consigo que el mecanismo se detenga cuando es el momento. Con la ayuda de dos diodos, las barreras se levantan o se bajan tan solo con invertir la polaridad de la alimentación. (exactamente el mismo sistema usado en los motores para desvíos).

———– oo0oo ———–

A simple vista se ven marcas en las piezas que han de ser lijadas y pintadas. La cabeza del tornillo será disimulada en su emplazamiento definitivo.

———– oo0oo ———–

El siguiente paso será dotar el paso a nivel con postes de luces de señalización. Todo se andará.

———– oo0oo ———–

Viendo esta foto dan ganas de ver como se levantan poco a poco las barreras…

… si, ya lo sé, tengo que hacer un video cuanto antes.

Hasta pronto.
