Lago y presa

Continuando con la formación del relieve, es el turno del lago o embalse y su presa.

En la parte “Norte” de la maqueta, hay una zona que desde un principio pensé en dedicar a un lago o embalse y, a ser posible, también una presa. A llegado ese momento y aquí está el resultado.

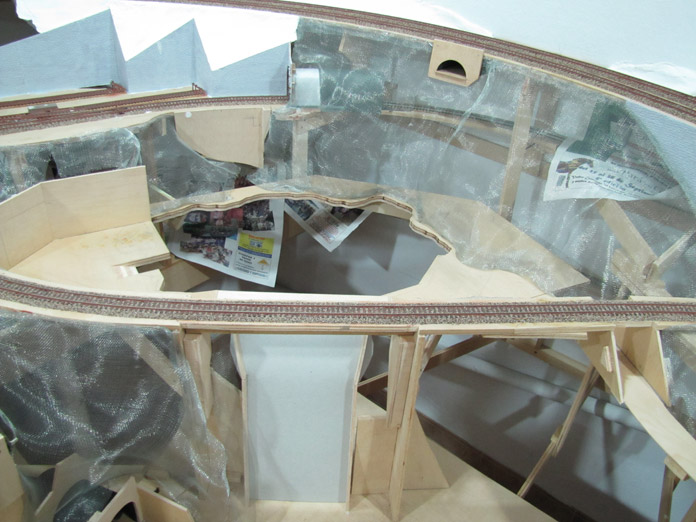

Coloqué antes de nada un tablero a la altura de lo que sería el nivel del agua, y lo recorté con la forma que aquí se ve. Al fondo irregular con la montaña, a la derecha un tramo recto donde se ubicará un pequeño embarcadero, delante el tramo de la presa y a la izquierda una zona donde habrá un edificio industrial y de servicio con acceso hasta el agua por una rampa.

———– oo0oo ———–

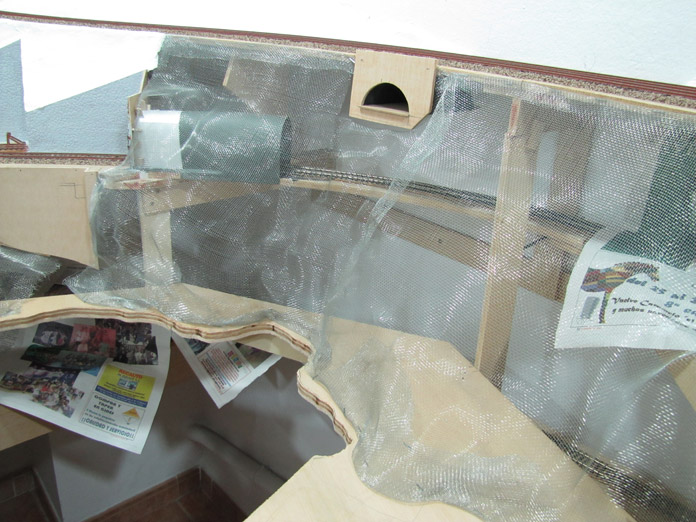

El agua llega por una cascada que forma el arroyo proveniente de las montañas (un poco de imaginación…)  que aparece bajo las vías de la linea principal.

La malla metálica ya está colocada a la espera de la escayola.

———– oo0oo ———–

En la zona sur, un muro de contención habilita el espacio para el edificio.

———– oo0oo ———–

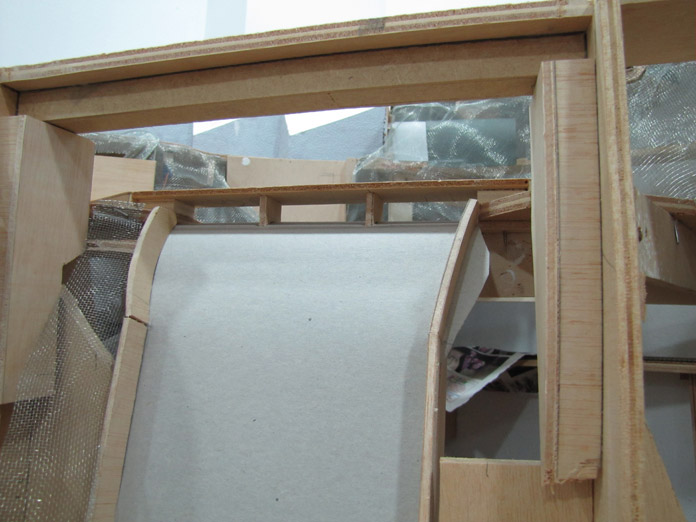

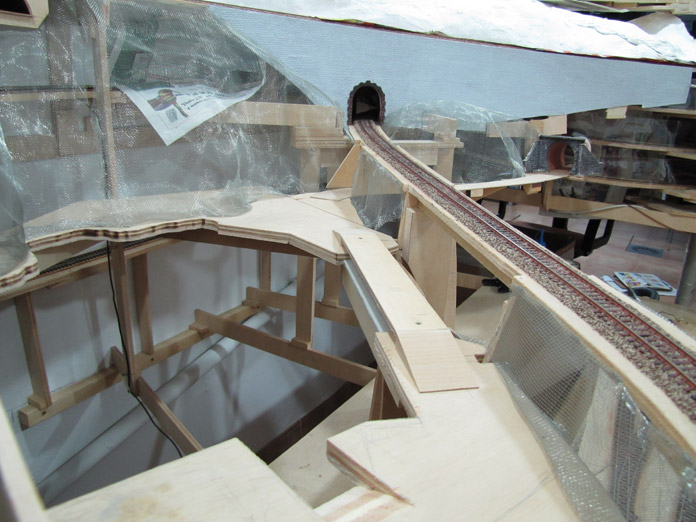

La pequeña presa, realizada en cartón, tiene una pasarela superior que permite el trafico rodado entre ambos lados. Delante de ella, una robusta viga descansa en los apoyos laterales y permite el paso de la vía.

———– oo0oo ———–

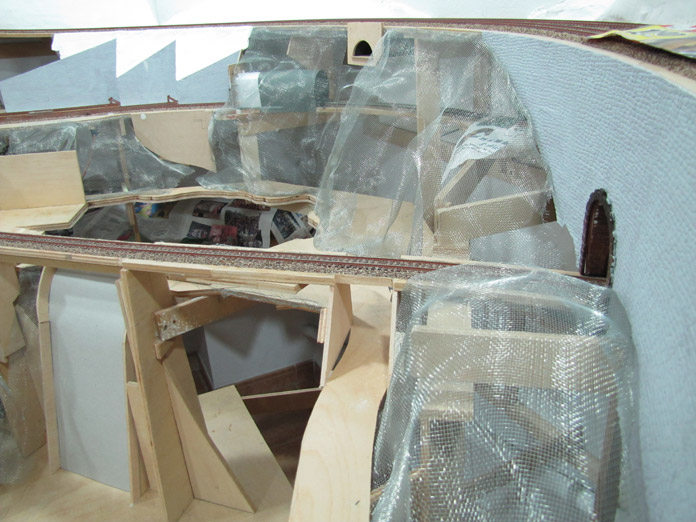

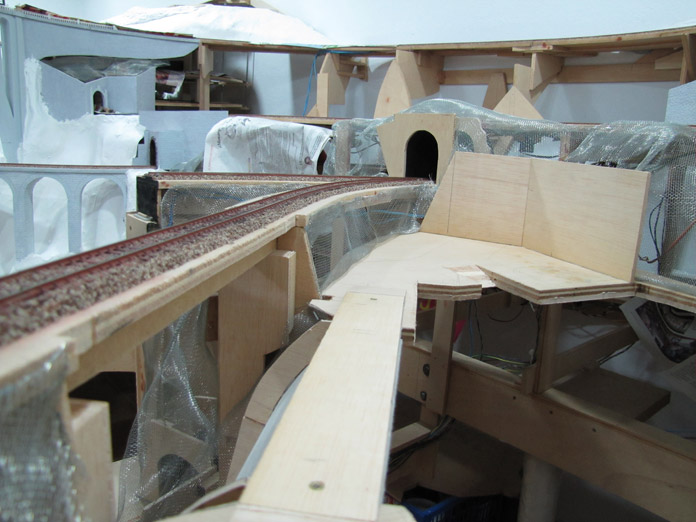

Desde esta perspectiva, vemos la zona donde estará el embarcadero al que se accede por una pequeña carretera de sercicio que proviene de la boca de tunel que está al fondo a la derecha. El relieve también esta listo aquí.

———– oo0oo ———–

En el otro lado, el espacio para el edificio, el muro y los relieves ya creados.

———– oo0oo ———–

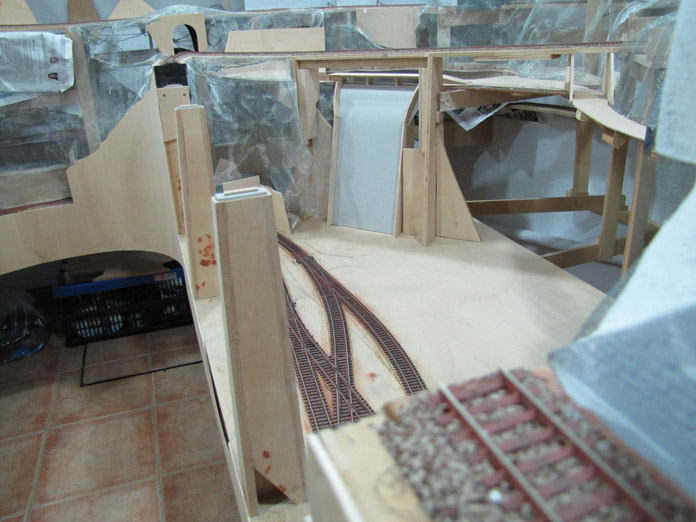

Vista general del conjunto. Nótese en primer plano el corte de la vía que accedía al puente metálico sobre la mina. Lo he quitado para poder trabajar con más soltura y he aprovechado para hacerlo “portatil”. Ahora es un tramo de una sola pieza que tras ser colocado en su sitio, va conectado en los extremos para permitir el paso de corriente a las vías.

———– oo0oo ———–

Carretera que tras pasar por debajo de la vía, da acceso a la presa y sus aledaños. A la derecha, algo más de relieve hasta el muro de contención.

———– oo0oo ———–

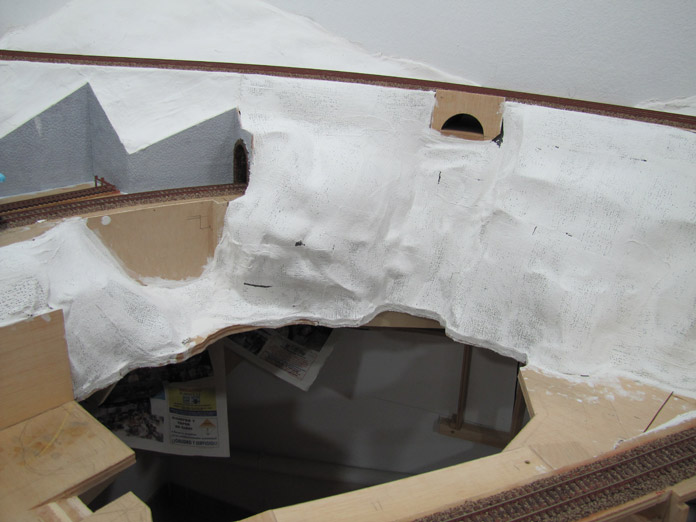

Al aplicar la venda de escayola es más facil reconocer el relieve, Aquí la parte de atras del lago.

———– oo0oo ———–

Zona del edificio de servicios. Detras del muro, la tela metálica cubierta solo por la venda de escayola.

———– oo0oo ———–

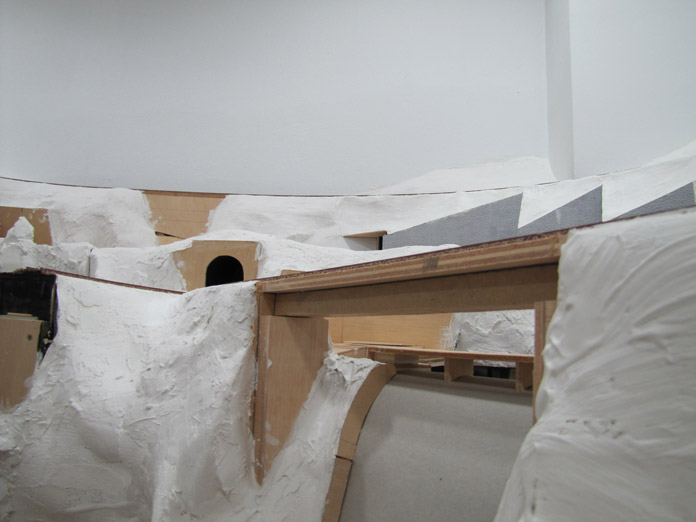

Lateral norte de la presa y apoyo del puente. Una vez seca la venda, aplico más escayola para dar más cuerpo y resistencia.

———– oo0oo ———–

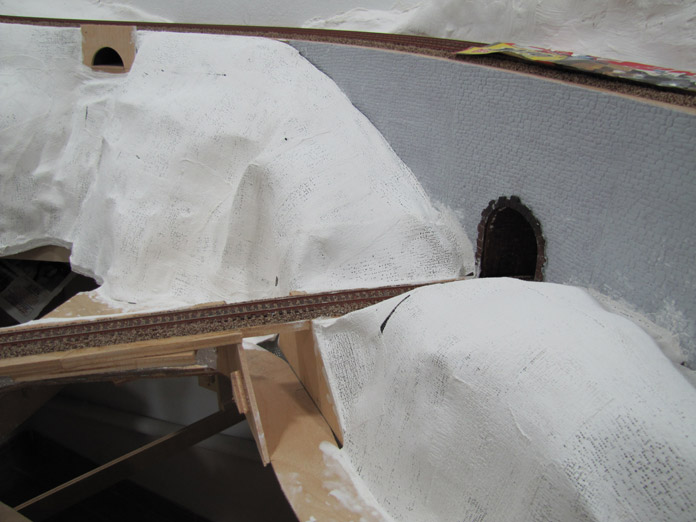

Vista del lado sur

———– oo0oo ———–

Paso inferior de la carretera y relieve hasta el muro. Falta la capa definitiva de escayola.

———– oo0oo ———–

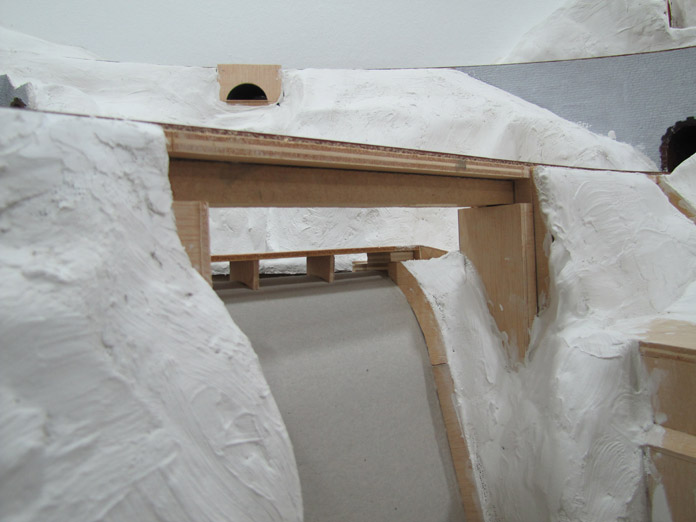

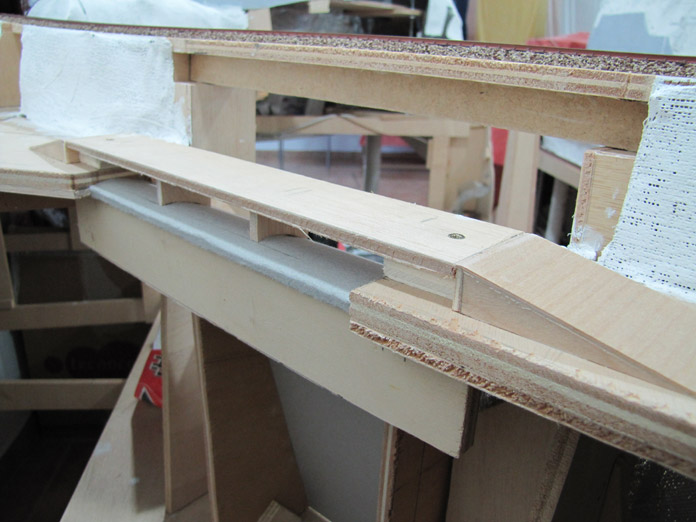

Desde el interior del lago, primer plano de la pasarela para en trafico rodado entre los dos lados de la presa.

Hasta aquí la formación del relieve de esta parte de la maqueta. Luego vendrán los detalles: varandillas, contrucciones, pequeños relieves, vegetación, pintura, etc… pero eso será más adelante…

Hasta pronto!!
