Infraestructura modular

Comenzamos la construcción de los módulos de nuestra maqueta



Hola de nuevo,

Empezamos aquí la construcción de la maqueta. Como ya comenté, he pensado hacerla por módulos en lugar de una sola estructura. De esta forma, la maqueta es susceptible de ser trasladada a otro emplazamiento de manera cómoda (más o menos). El tamaño de los módulos está pensado para que quepan en una furgoneta de tamaño medio.

Como en todo proceso constructivo, lo primero es el acopio de materiales…

———– oo0oo ———–

Infraestructura maqueta de trenes

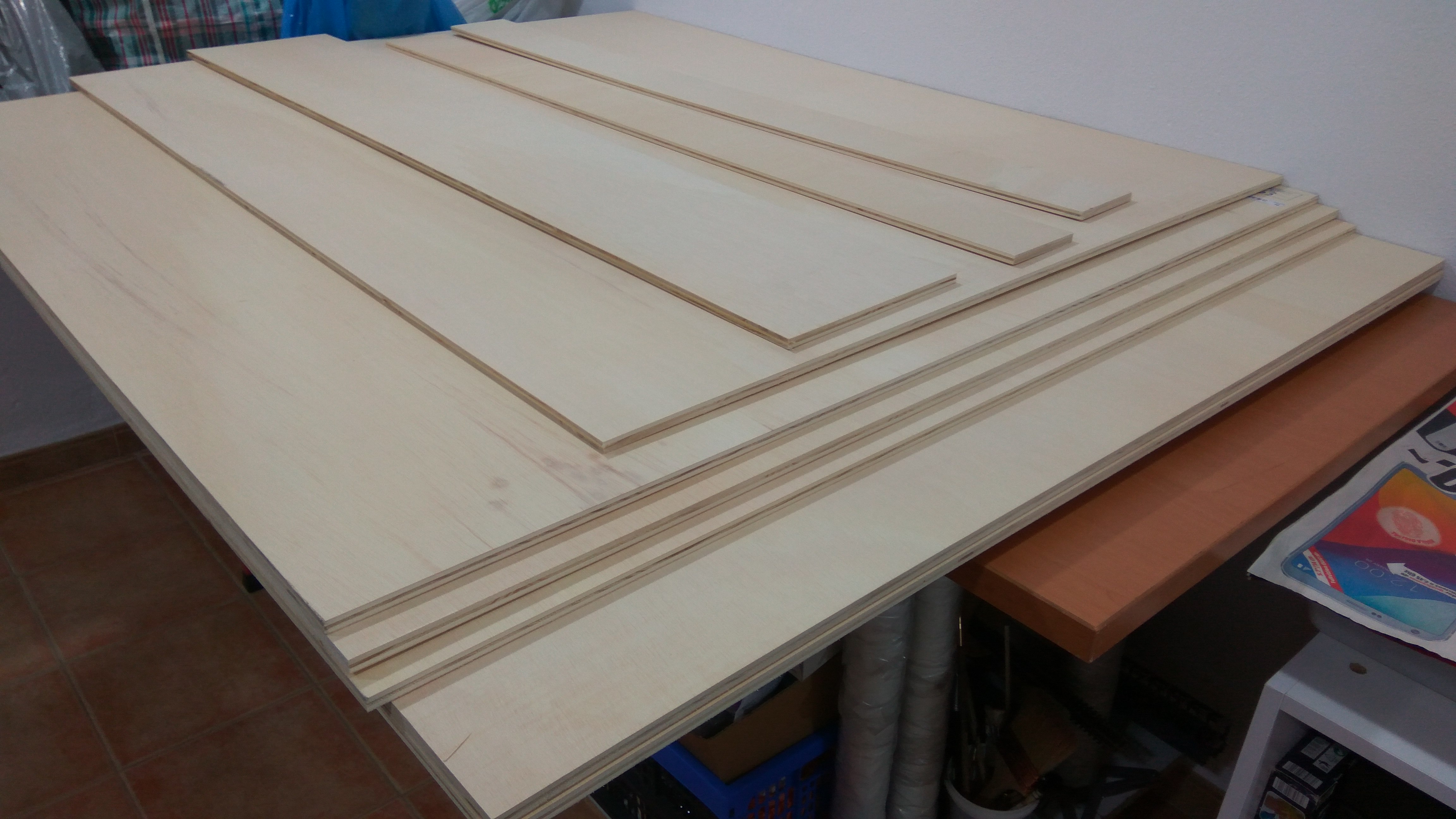

El tablero de contrachapado de 10 mm es el elegido. Un material fácil de trabajar, ligero a la vez que robusto, y con buena relación calidad/precio. Los he adquirido cortados a la medida de los módulos para facilitar la labor y el transporte.

———– oo0oo ———–

Infraestructura maqueta de trenes

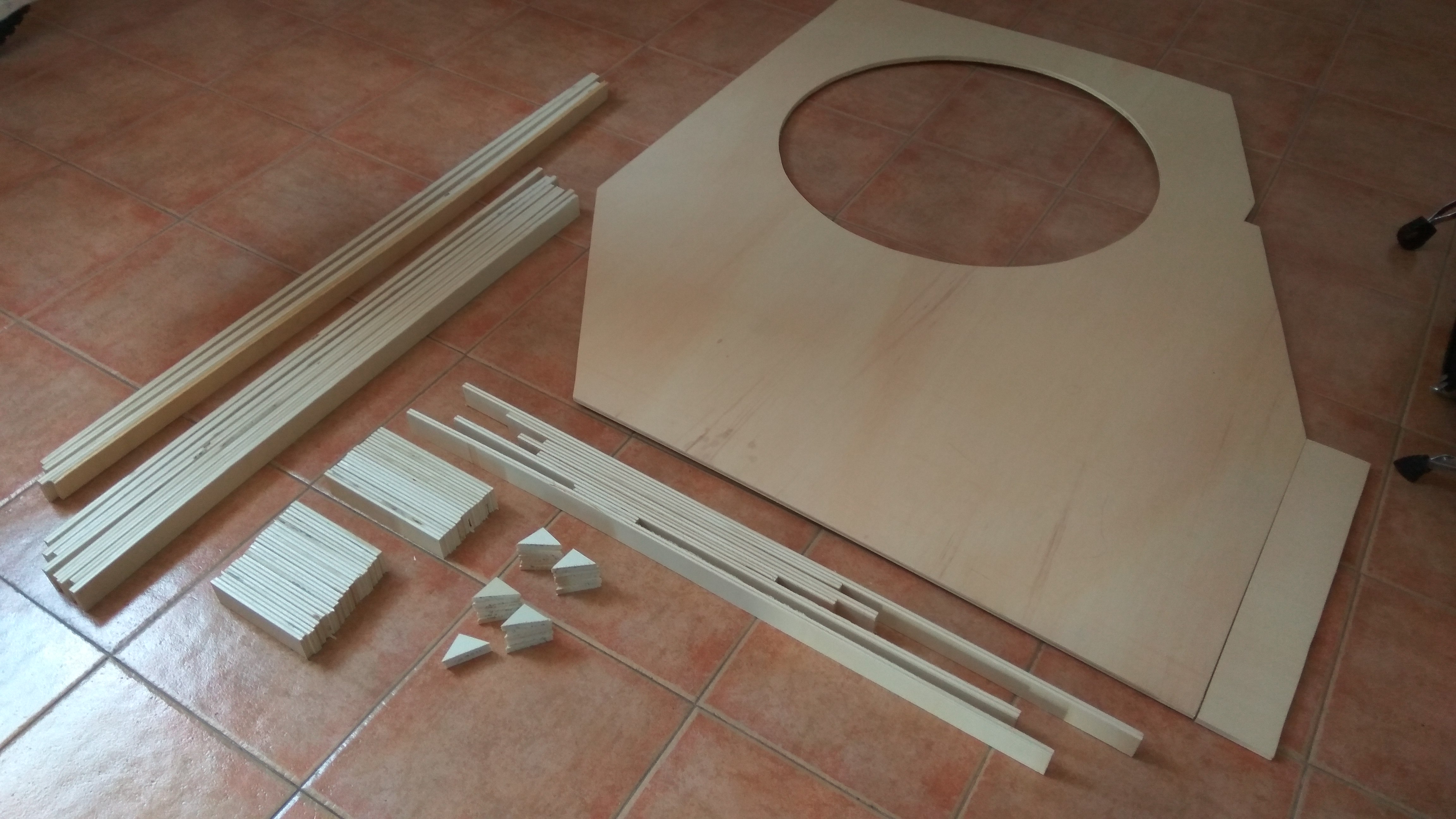

Uno de los tableros pedí que me lo cortaran en tiras de 4 cm para usarlas como esqueleto bajo cada tablero base.

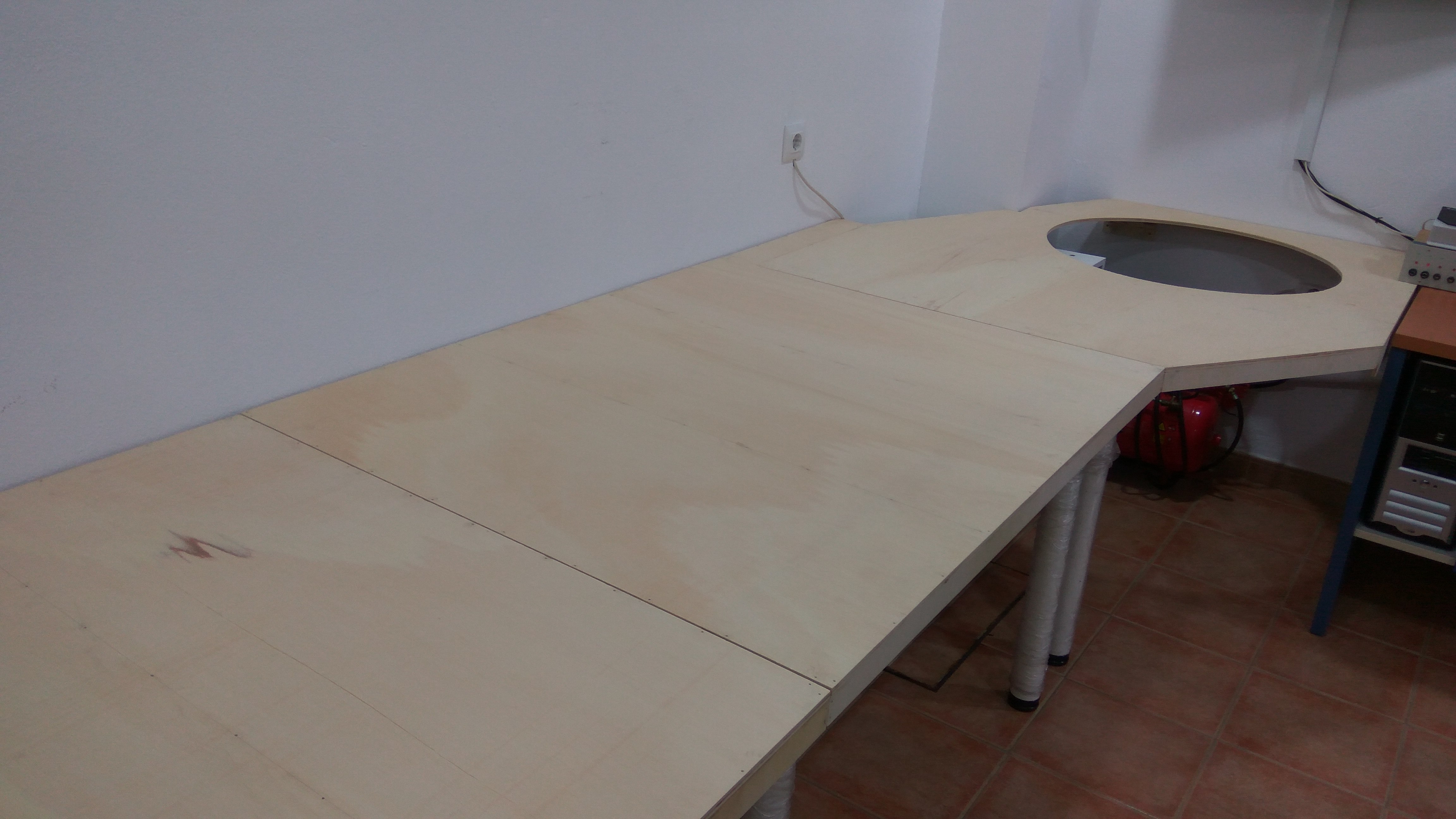

Aquí vemos el tablero del primer módulo cortado con su forma exacta incluido el agujero interior.

———– oo0oo ———–

Infraestructura maqueta de trenes

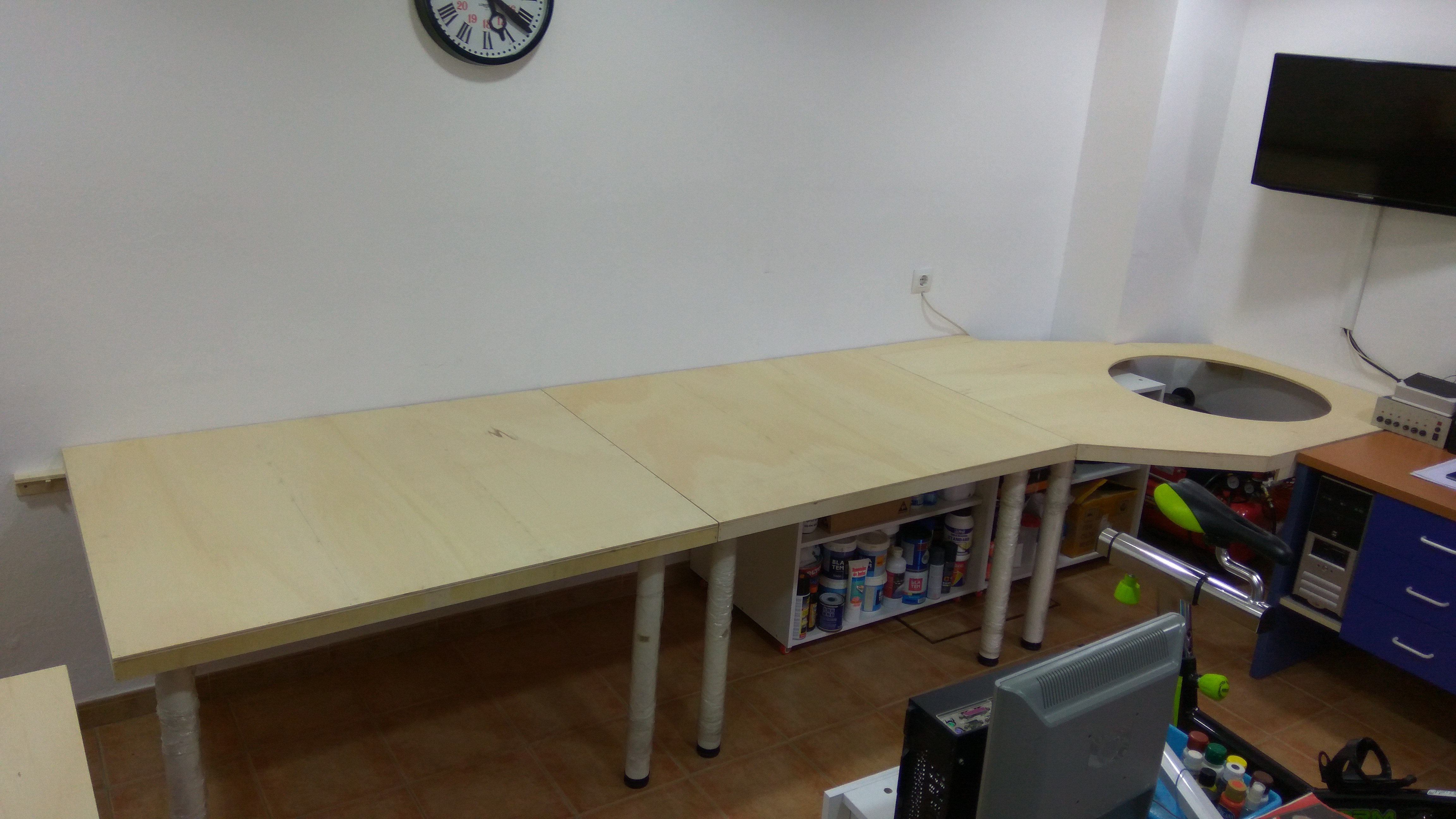

Los tres primeros módulos ya colocados en su posición definitiva. Está diseñado de manera que los muebles blancos que están debajo, pueden moverse (con ruedas) y sacarlos e introducirlos bajo la maqueta. De esta forma se aprovecha el espacio.

Cada módulo está apoyado sobre dos soportes en la pared y dos patas en la parte frontal.

———– oo0oo ———–

Infraestructura maqueta de trenes

Sobre ésta superficie, a 75 cm de altura, irá la estación oculta. 25 cm por encima, es decir a un metro sobre el suelo, irá la estación principal. Estas medidas no están puestas a capricho, se ha hecho un estudio ergonómico para facilitar tanto el trabajo bajo la maqueta como en su parte superior, así como establecer una altura guía sobre la que diseñar el paisaje de forma agradable a la vista.

———– oo0oo ———–

Infraestructura maqueta de trenes
Las uniones de los módulos han de ser bastante exactas. De ello dependerá que no haya problemas en la colocación de las vías y posterior rodaje de los trenes sobre ellas.

———– oo0oo ———–

Infraestructura maqueta de trenes

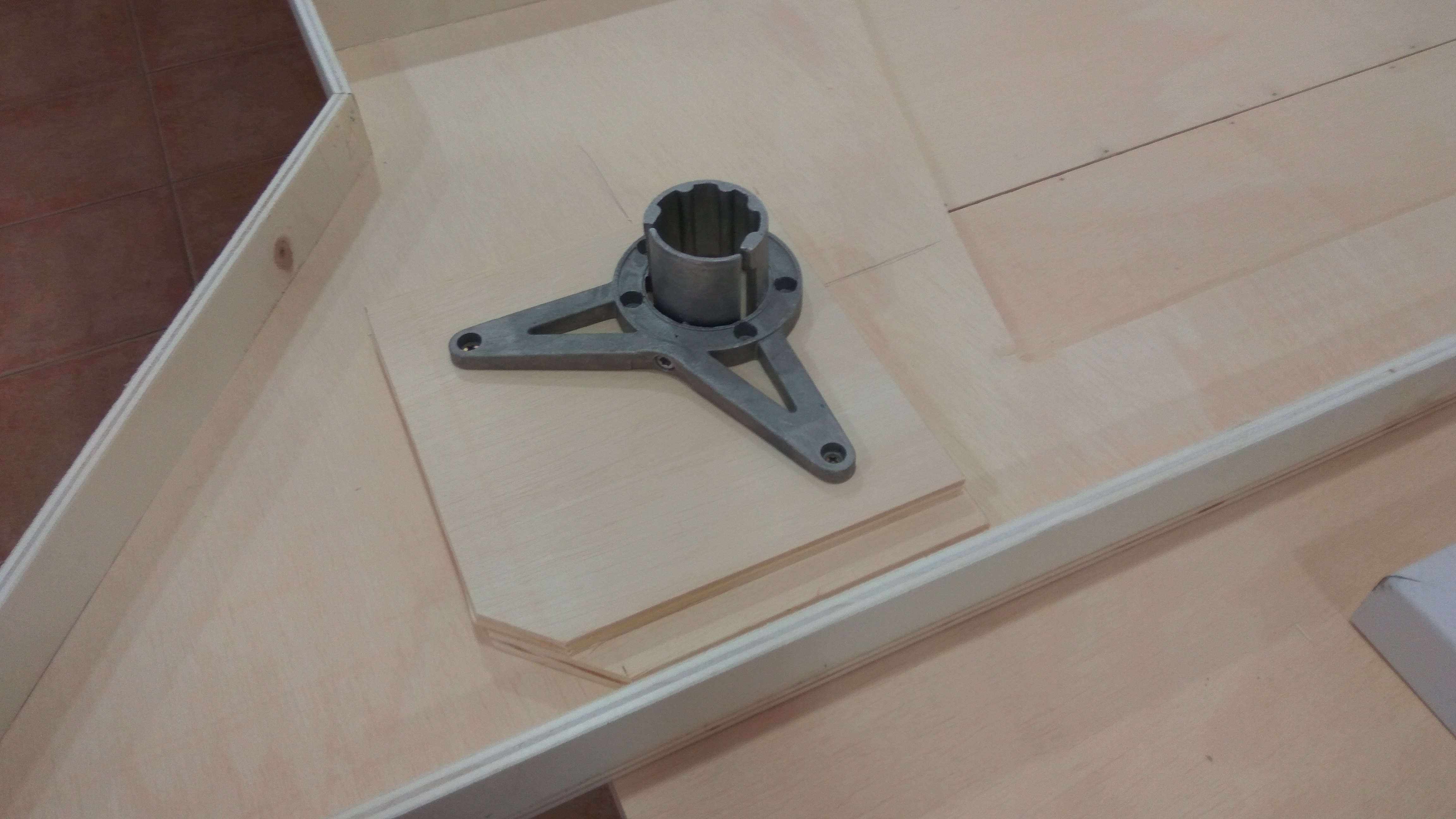

Bajo cada módulo, y con unas piezas de refuerzo, se colocan las bases de las patas.

———– oo0oo ———–

Infraestructura maqueta de trenes
También se han preparado las cogidas a los apoyos de la pared y al módulo contiguo.

———– oo0oo ———–

Infraestructura maqueta de trenes

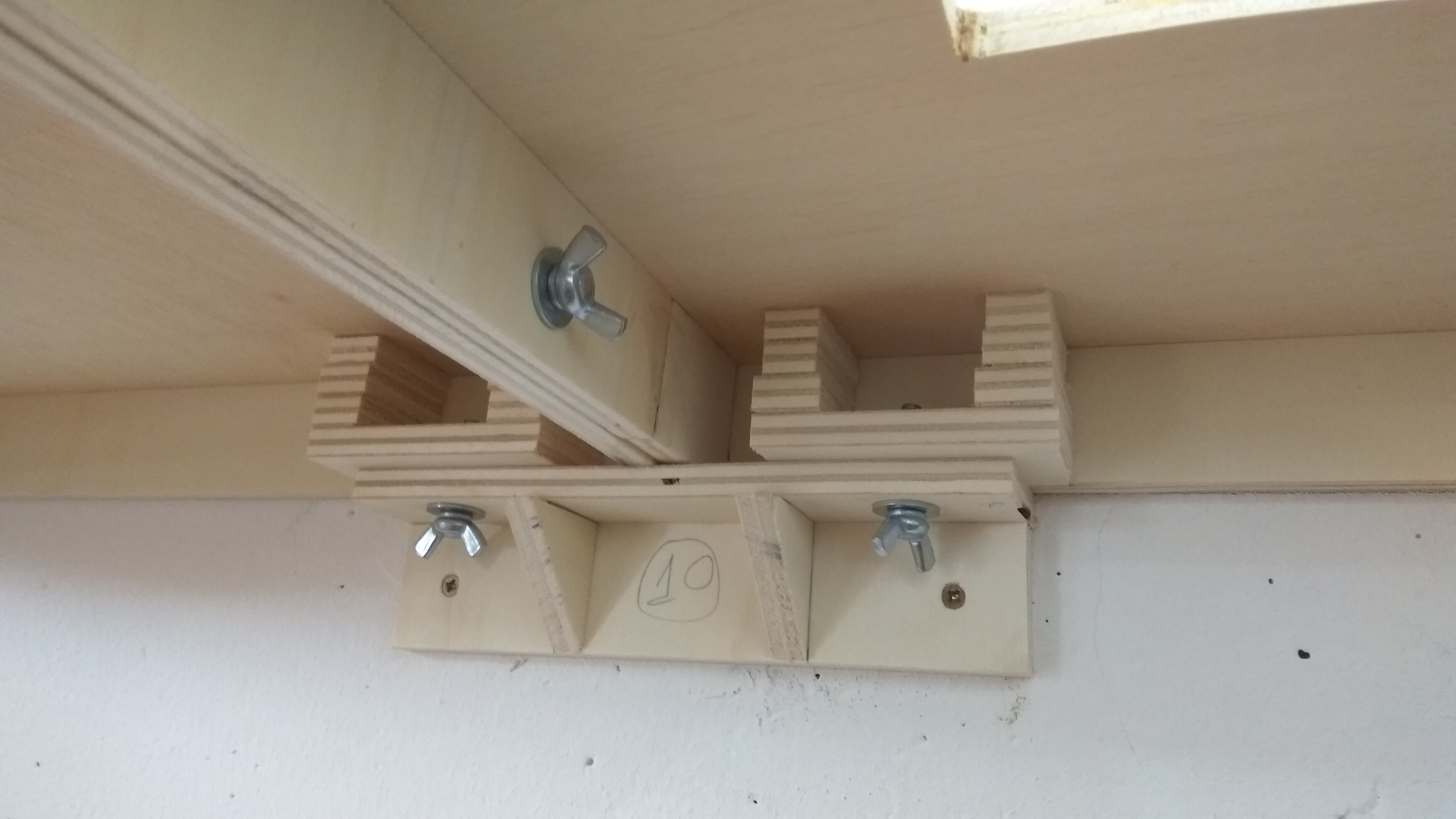

De esta forma, dos módulos quedan atornillados sobre los apoyos de la pared, y ambos entre sí. El uso de tornillos con cabeza de mariposa, facilita en montaje y desmontaje a mano.

———– oo0oo ———–

Infraestructura maqueta de trenes
Módulos del lado izquierdo de la maqueta (parte corta de la “L”).

———– oo0oo ———–

Infraestructura maqueta de trenes

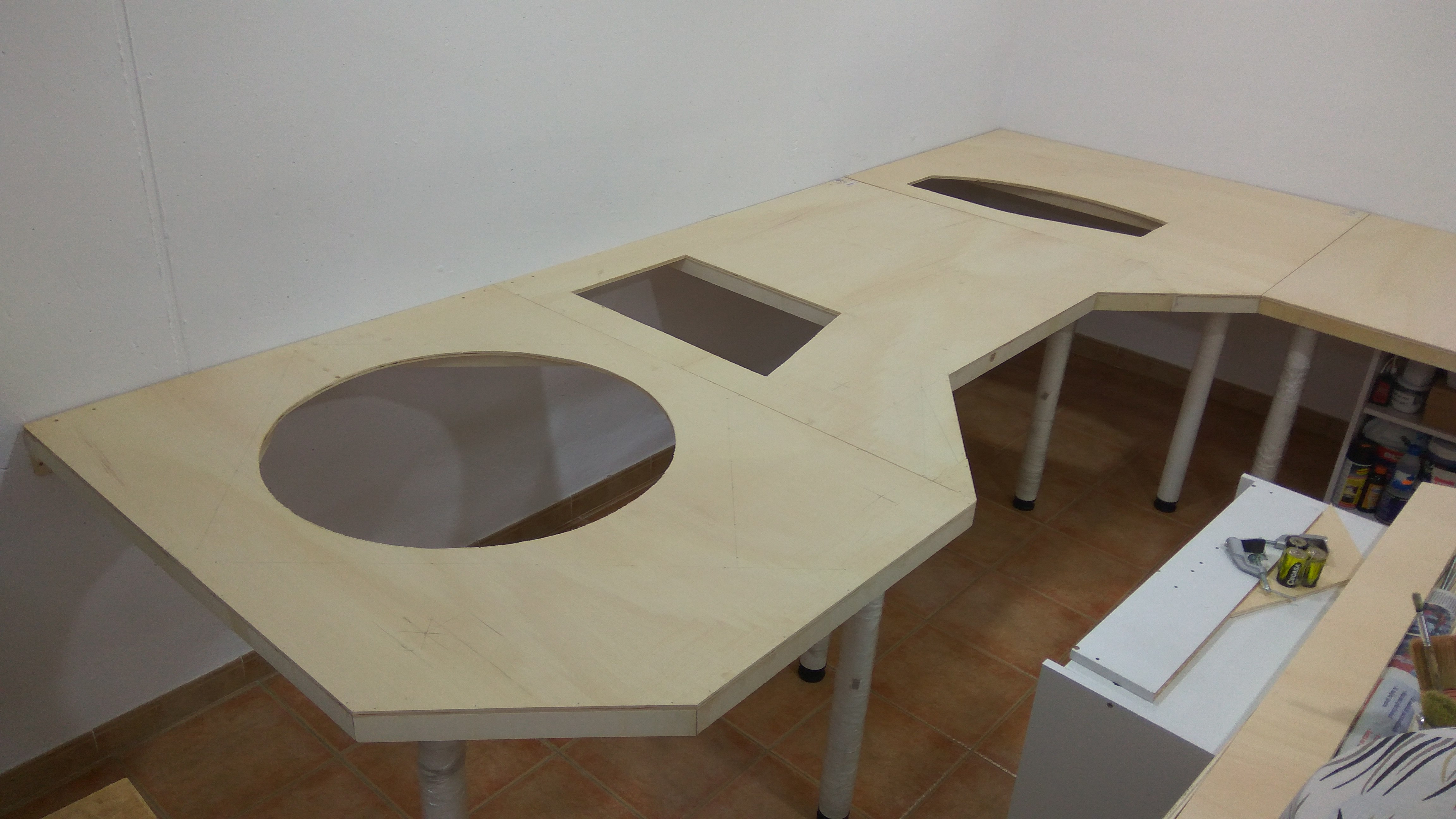

En total son seis módulos los que conforman la maqueta. Aquí la parte larga de la “L”.

En el próximo, el montaje de las vías de la estación oculta…
… por aquí nos vemos!!!
