Digitalización de la pequeña Glaskasten

Cómo digitalizar esta pequeña locomotora, de forma fácil a pesar de su reducido tamaño

Locomotora de vapor Glaskasten

Hola a todos:

En una ocasión, adquirí esta pequeña locomotora en un mercadillo. Como muchos ya sabéis, se trata de la encantadora «Glaskasten». Es el modelo de Roco y debido a su antigüedad no es digital ni tiene conector NEM para ello.

Pero, ¿quién deja esta maravilla en la vitrina sin verla circular? Pues a digitalizar se ha dicho!!

———– oo0oo ———–

Locomotora de vapor Glaskasten

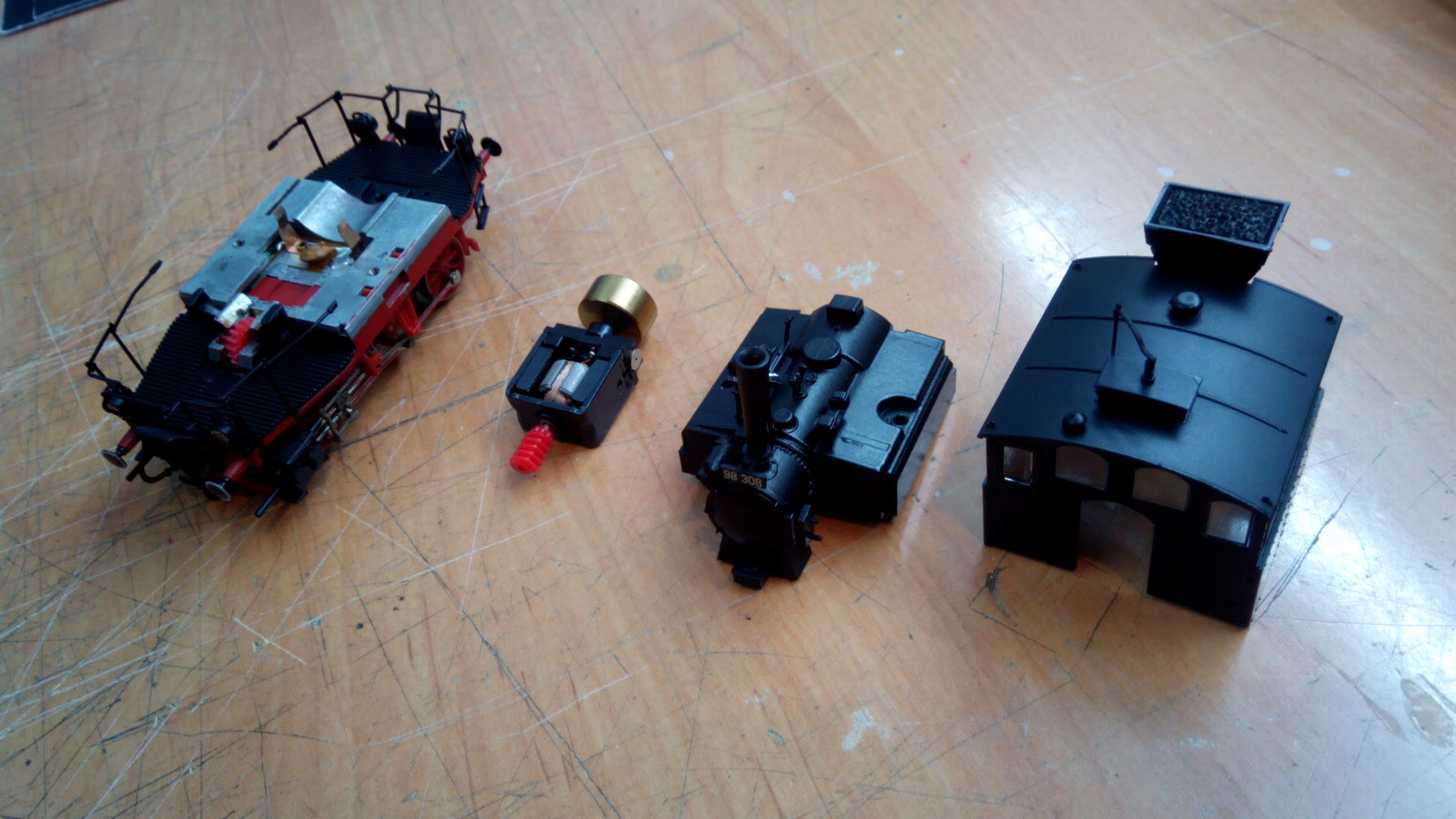

Quitando la cabina, que sale a presión, solo hay que quitar dos tornillos para extraer el cuerpo interior y el motor.

———– oo0oo ———–

Locomotora de vapor Glaskasten

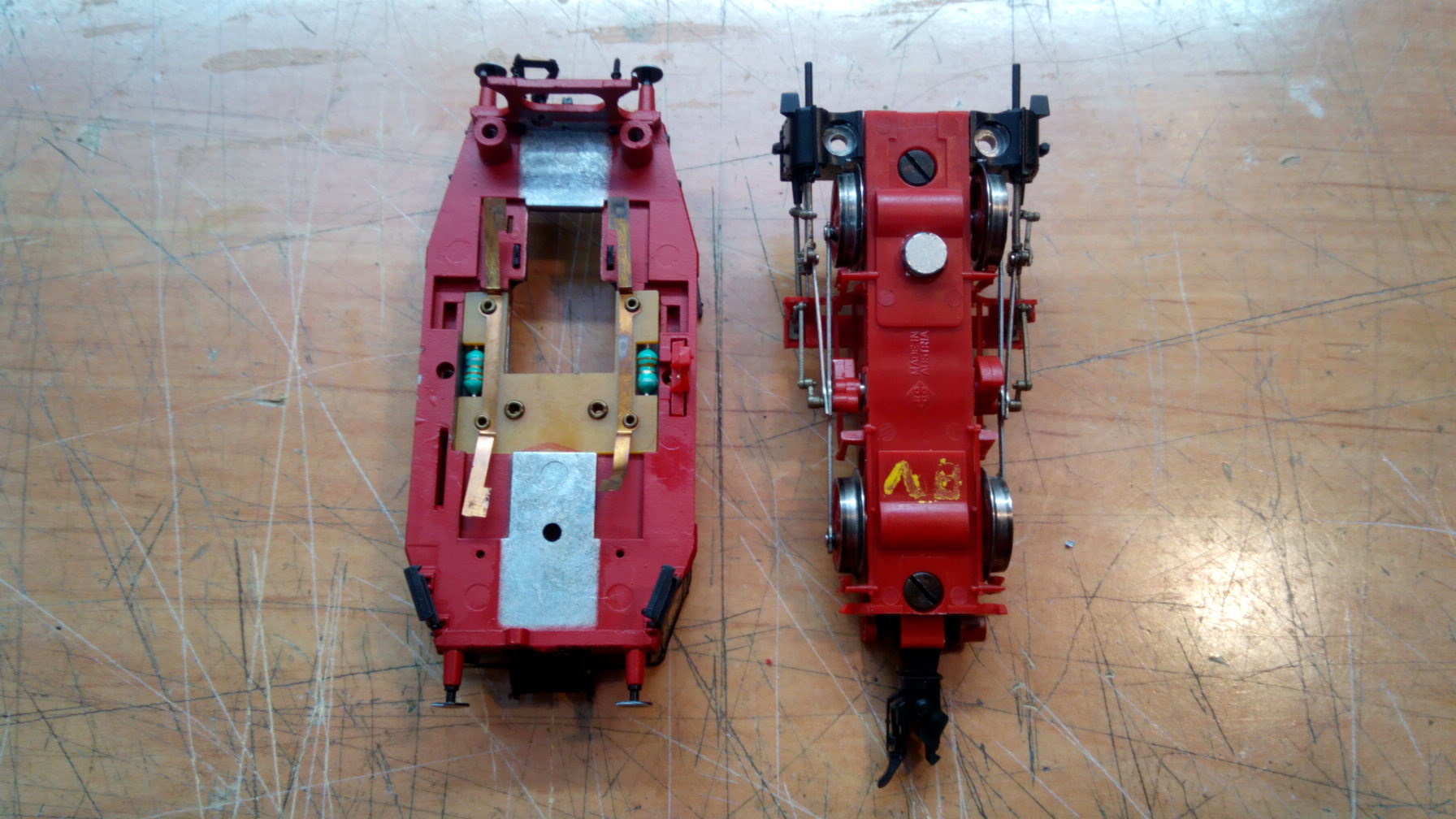

Otros dos tornillos nos permiten separar la parte donde van alojados los ejes y las bielas, del chasis general. Todavía vemos aquí el pequeño imán redondo de cuando circulaba por el sistema analógico con acantonamiento.

———– oo0oo ———–

Locomotora de vapor Glaskasten

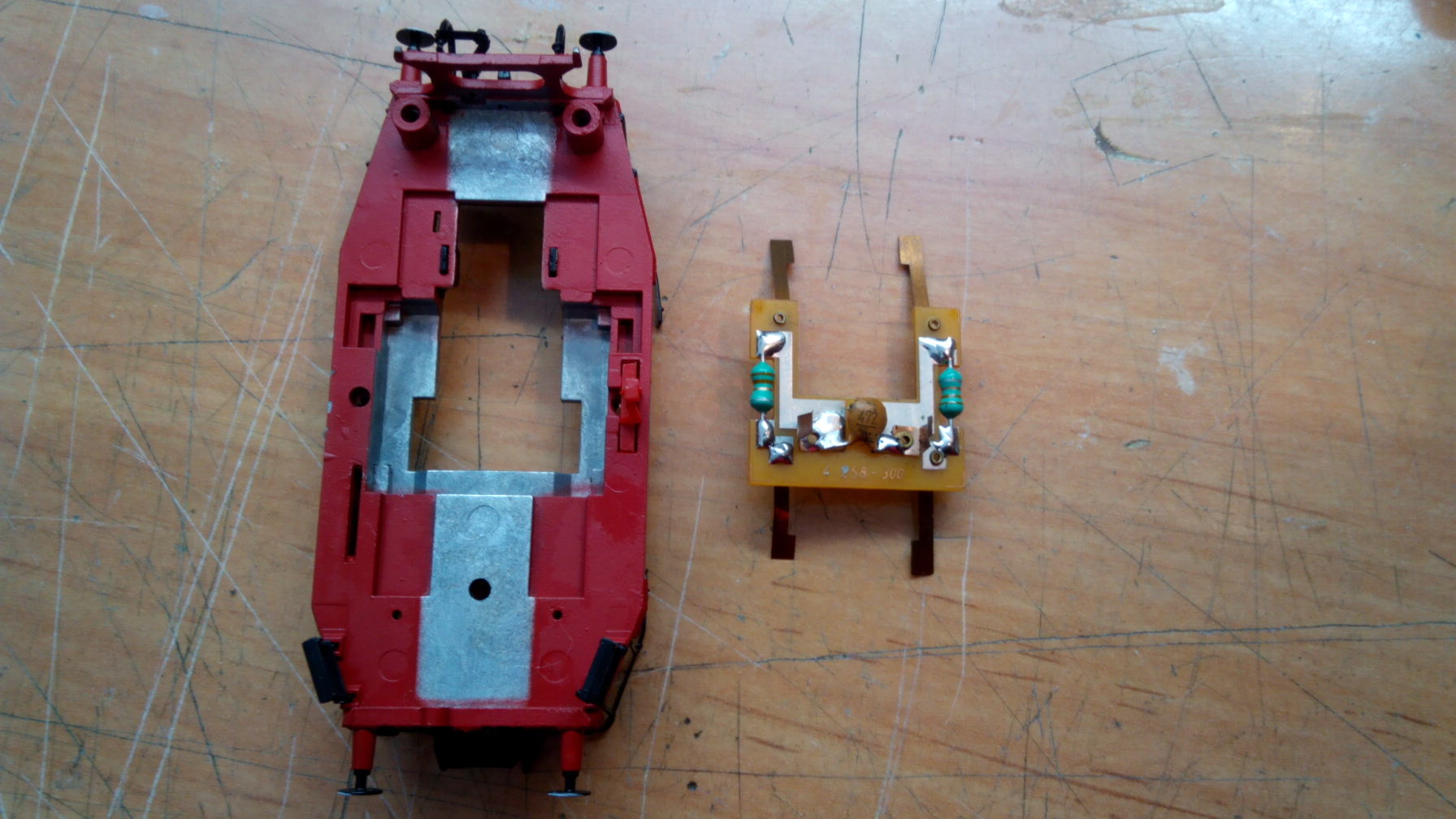

La placa de circuito con las resistencias y el condensador del motor, está simplemente alojada en su sitio sin más sujeción. Debemos eliminar los elementos electrónicos para la digitalización.

———– oo0oo ———–

Locomotora de vapor Glaskasten

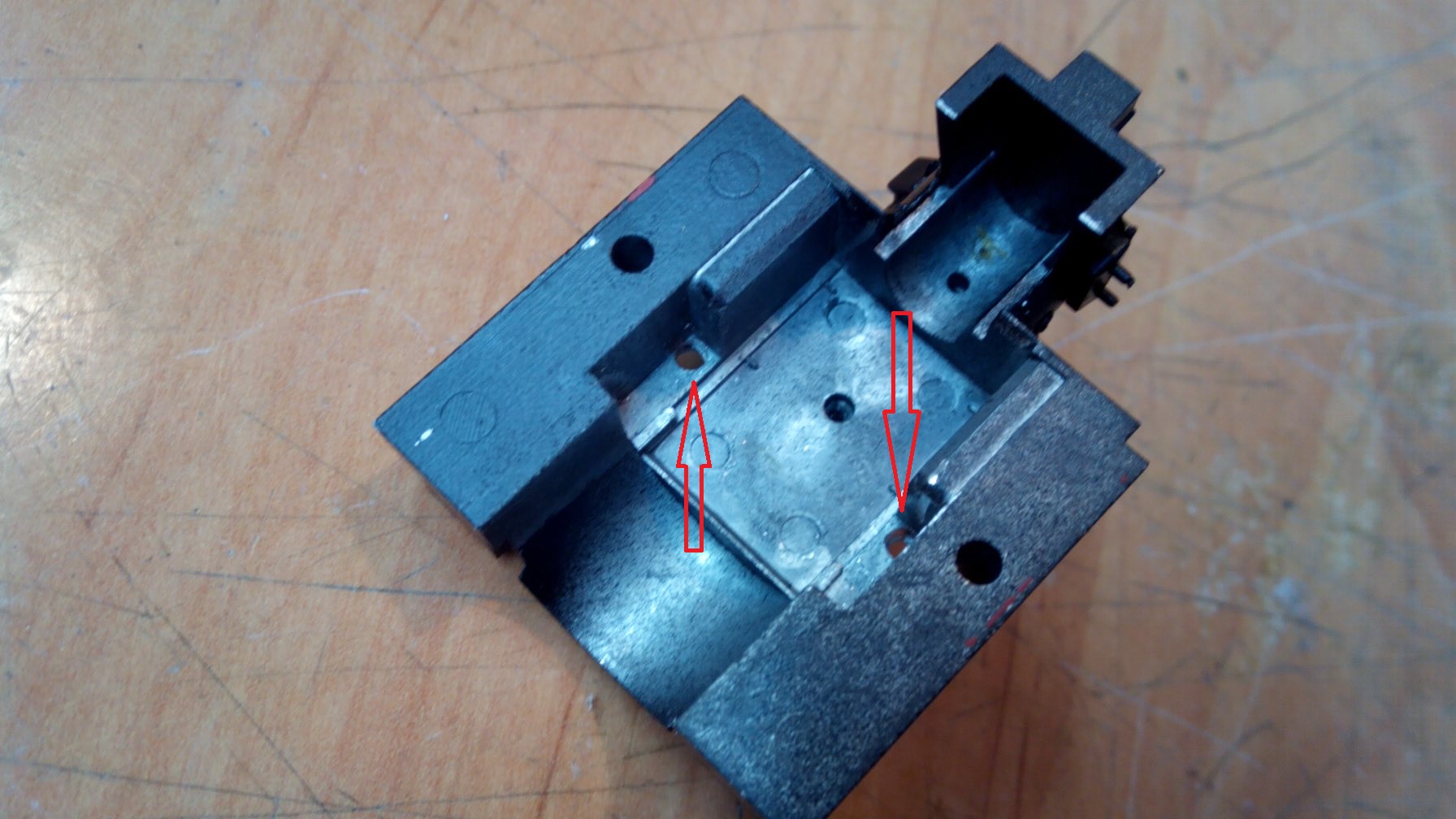

En la pieza metálica que cubre el motor, hemos de hacer dos orificios (marcados por las flechas) para pasar los cables del decoder.

———– oo0oo ———–

Locomotora de vapor Glaskasten

Desgraciadamente no disponemos de espacio para ocultar el decoder, por lo que éste ha de ir dentro de la cabina encima de la caldera. Lo he pintado de negro para hacerlo pasar lo más desapercibido posible. Pasamos los cables por los orificios y dejamos el decoder centrado justo encima de la caldera.

———– oo0oo ———–

Locomotora de vapor Glaskasten

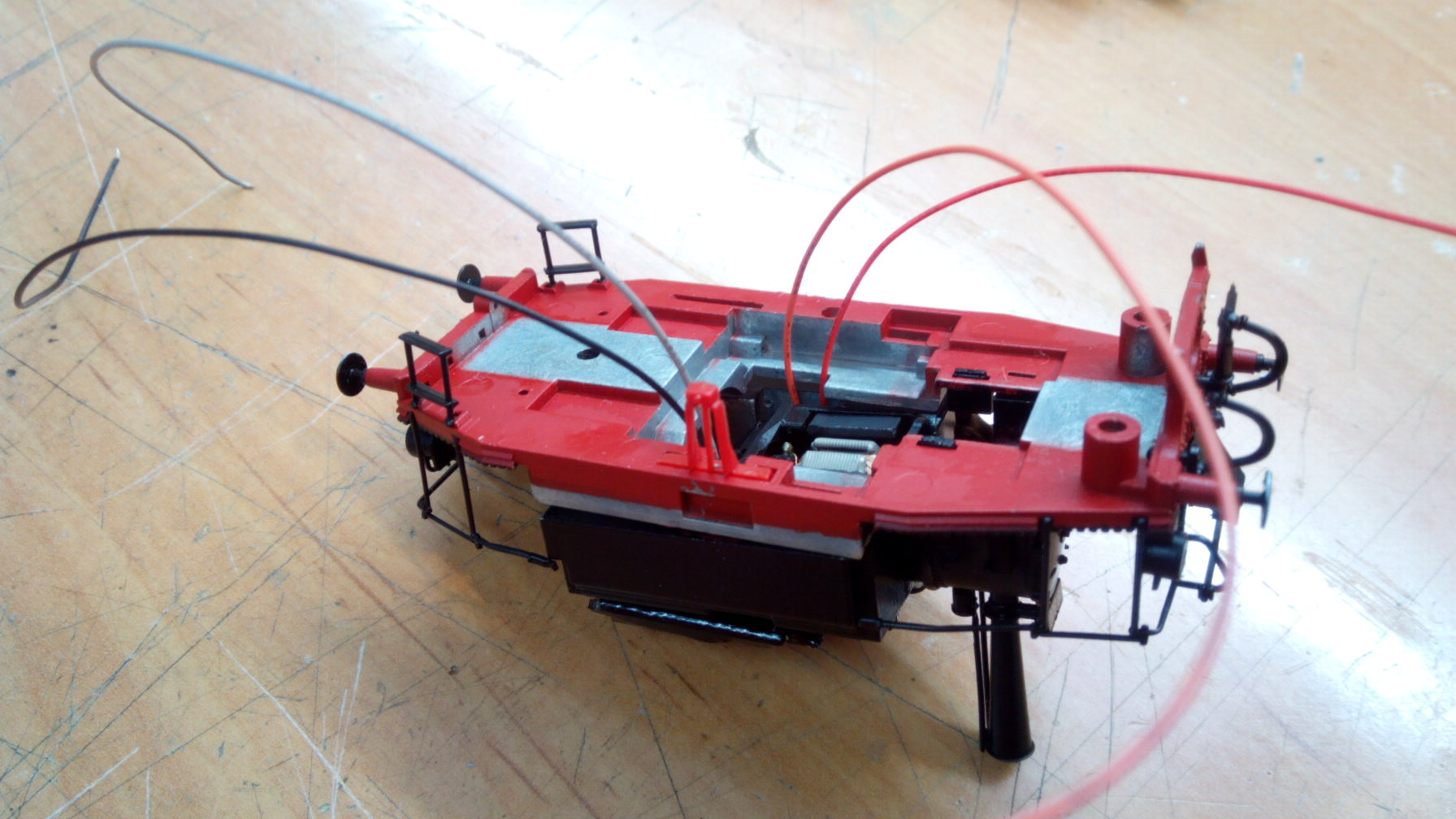

Ponemos el motor y colocamos la caldera en su sitio. Vemos los cuatro cables que vamos a usar, las dos tomas de corriente y las dos salidas hacia el motor.

———– oo0oo ———–

Locomotora de vapor Glaskasten

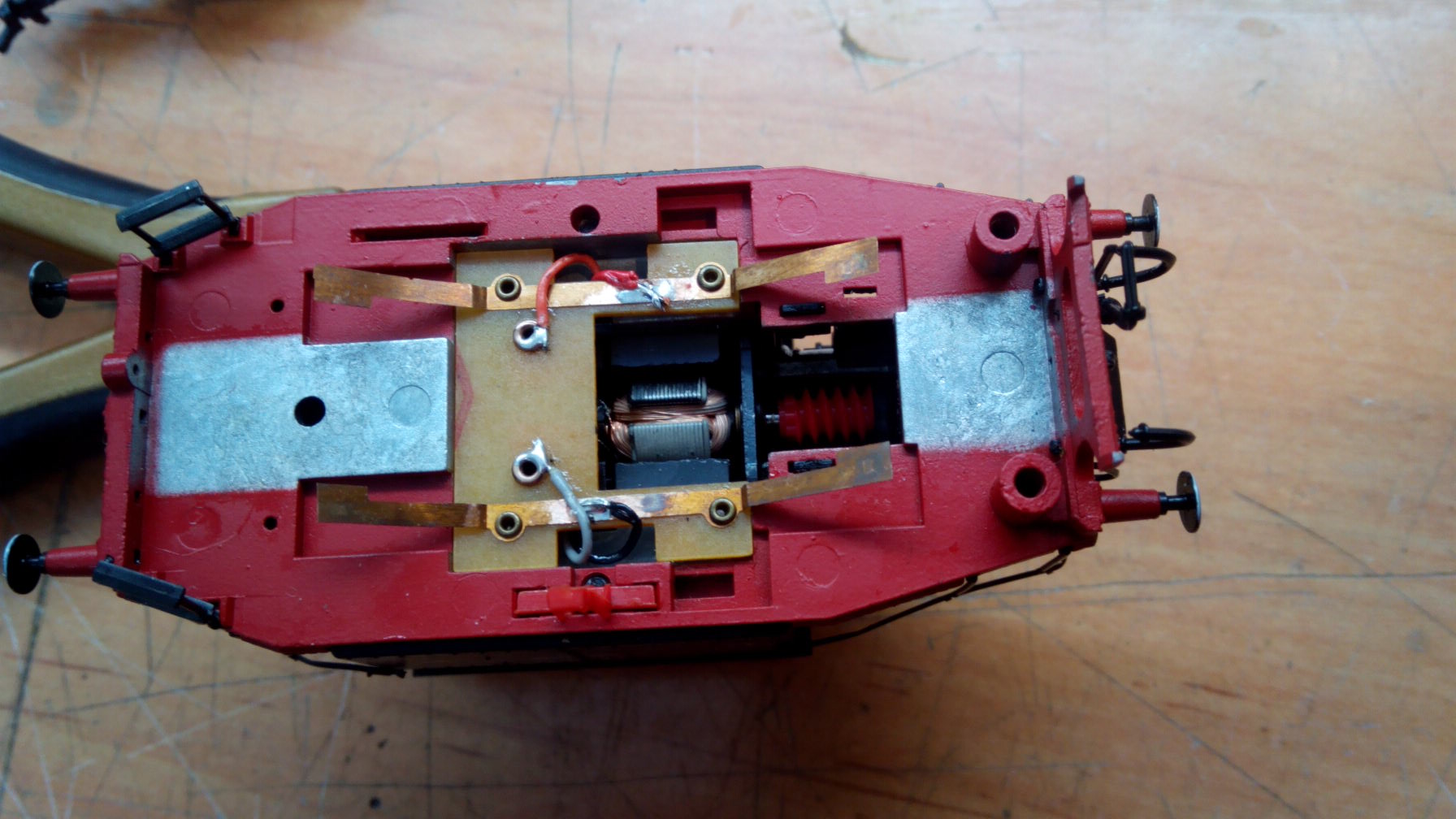

Ponemos en su lugar la placa de circuito y soldamos los cables haciendo que queden lo más cortos posible. Rojo y negro a las tomas de corriente y naranja y gris a las tomas del motor (colores normalizados NEM).

———– oo0oo ———–

Locomotora de vapor Glaskasten

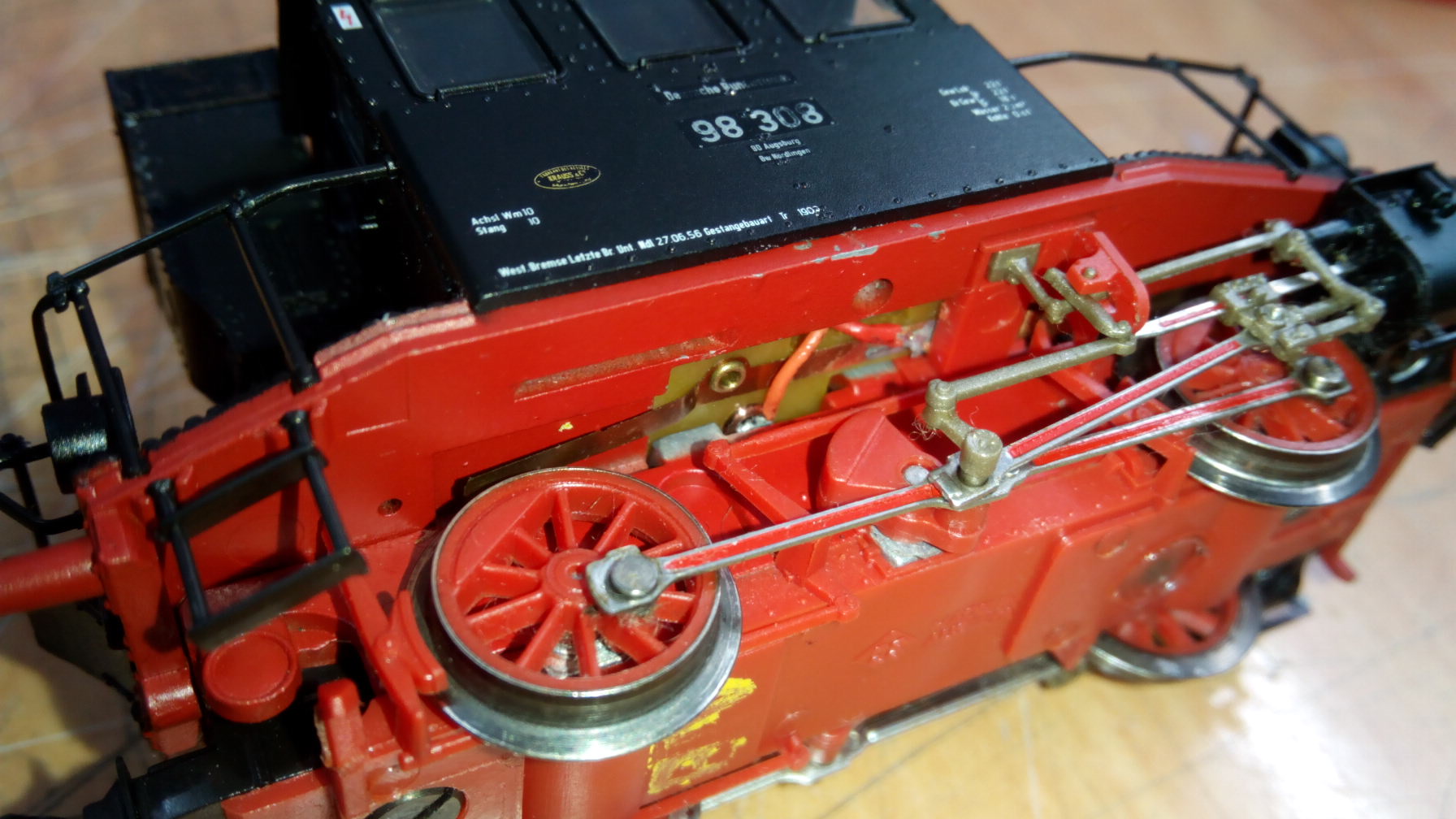

Montamos la parte del chasis que tiene los ejes poniendo especial cuidado en que no haya contacto de las soldaduras con ningún elemento metálico.

———– oo0oo ———–

Locomotora de vapor Glaskasten

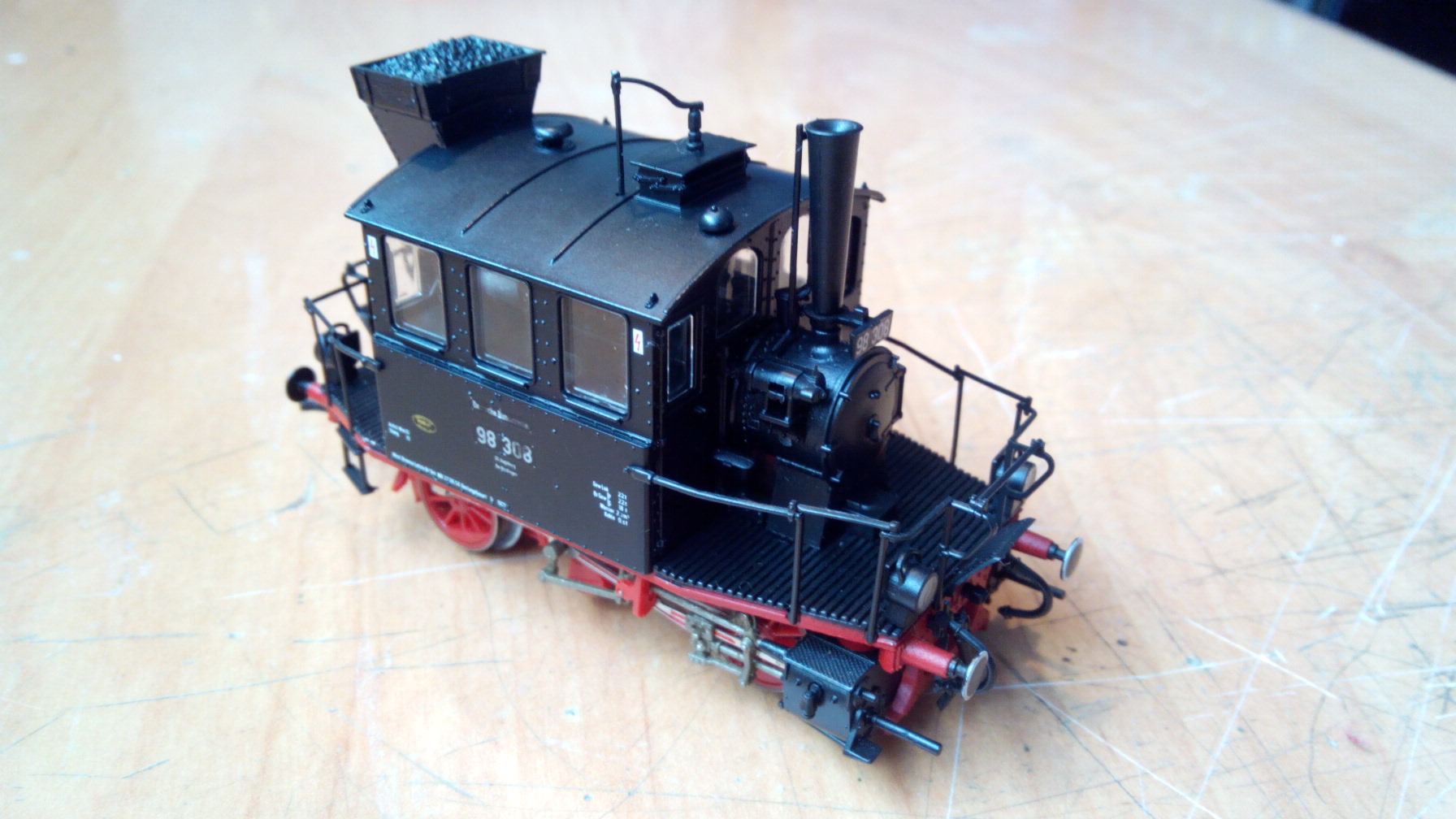

Y nada más. Pudiera parecer lo contrario pero, digitalizar esta maravilla es así de simple, aunque reconozco que es más fácil contarlo que hacerlo.

———– oo0oo ———–

Locomotora de vapor Glaskasten

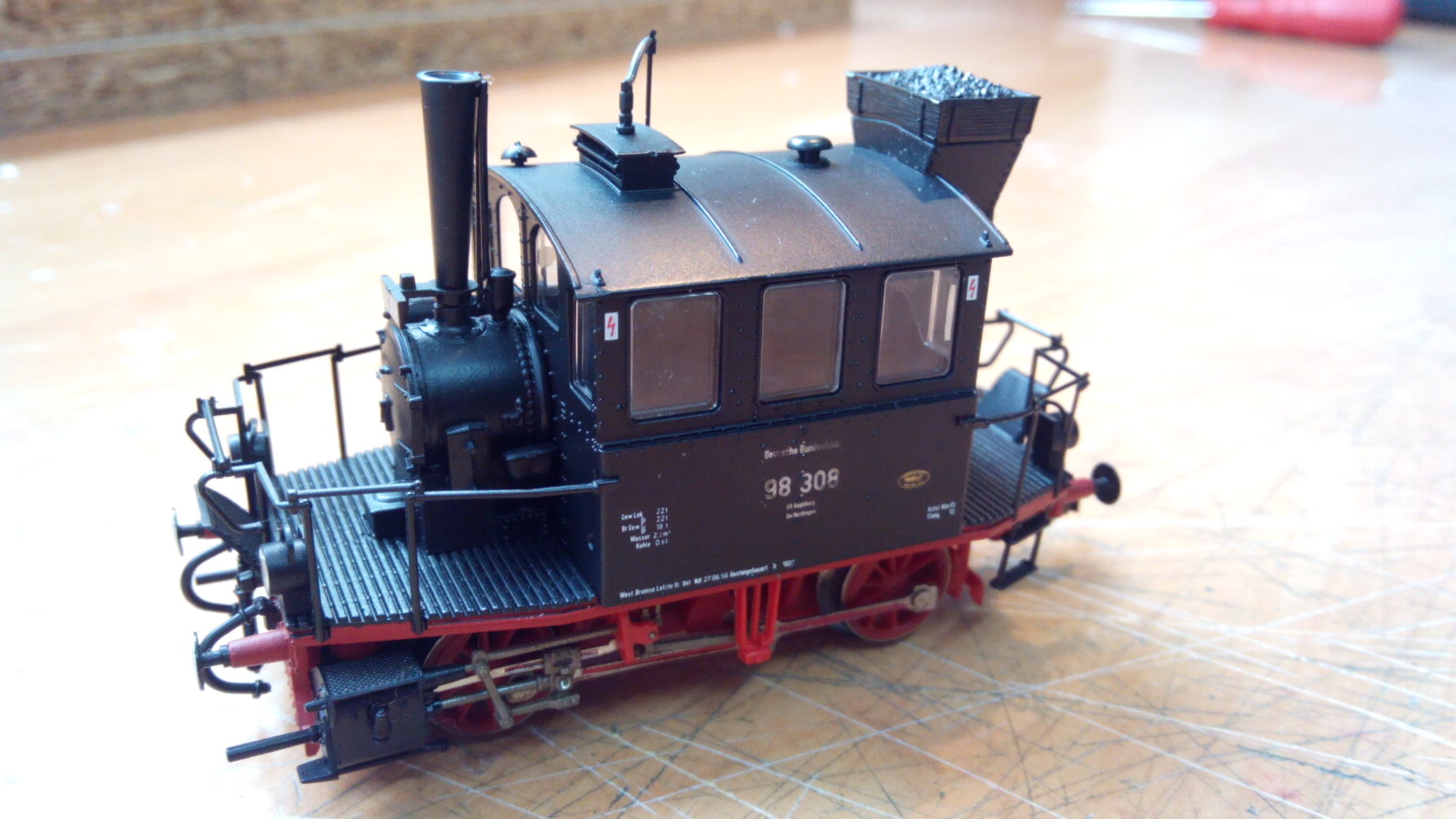

Y como podéis ver, el decoder queda bastante disimulado y casi inapreciable.



———– oo0oo ———–



Ahora toca programar el decoder y hacer las pertinentes pruebas.

En este video la vemos en movimiento.

Si tienes interés en estos decoder o necesitas más información, no dudes en contactar conmigo.

Hasta la próxima.
